2級管工事施工管理技士 過去問
令和3年度(2021年)前期
問52 (6 問52)

このページは閲覧用ページです。
履歴を残すには、 「新しく出題する(ここをクリック)」 をご利用ください。

問題

2級管工事施工管理技士試験 令和3年度(2021年)前期 問52(6 問52) (訂正依頼・報告はこちら)

ダクト及びダクト附属品の施工に関する記述のうち、適当でないものはどれか。
適当でないものは二つあるので、二つとも答えなさい。
  • 厨房排気ダクトの防火ダンパーでは、温度ヒューズの作動温度は72℃とする。
  • ダクトからの振動伝播を防ぐ必要がある場合は、ダクトの吊りは防振吊りとする。
  • 長方形ダクトの断面のアスペクト比(長辺と短辺の比)は、原則として、4以下とする。
  • アングルフランジ工法ダクトのフランジは、ダクト本体を成型加工したものである。

次の問題へ

正解!素晴らしいです

残念...

この過去問の解説 (2件)

01

ダクト及びダクト附属品の施工に関して、

該当しないものを2つ選択する問題です。

1.一般的な排気ダクトでは防火ダンパーは72℃ですが、

 厨房排気ダクトの防火ダンパーでは、

 温度ヒューズの作動温度は120℃に設定します。

2.ダクトを防振吊りとすることで、

 ダクトからの振動伝播を防ぐことができます。

3.長方形ダクトの断面のアスペクト比(長辺と短辺の比)は、

 原則として、4以下とします。

 正方形に近い形が、摩擦の抵抗や強度の面で好ましいです。

4.アングルフランジ工法ダクトのフランジは、

 ダクト本体を成型加工ではなく、

 別に制作したフランジをダクトに溶接等で取付固定します。

参考になった数87

02

ダクト及びダクト附属品の施工に関する問題です。

選択肢1. 厨房排気ダクトの防火ダンパーでは、温度ヒューズの作動温度は72℃とする。

厨房排気ダクトの防火ダンパーでは、温度ヒューズの作動温度は120℃とする



温度ヒューズ形の防火ダンパーの作動温度は、次の3種類に分けられます。

一般ダクトに設置するとき・・・・・・・・・・・72℃

排煙ダクトに設置するとき・・・・・・・・・・280℃

厨房排気ダクトに設置するとき・・・・・・120℃

選択肢2. ダクトからの振動伝播を防ぐ必要がある場合は、ダクトの吊りは防振吊りとする。

問題文の内容通りです



ダクトの支持法は、配管と同様で、吊り金物の形鋼長さは、接合フランジの横幅と同一寸法とします。

振動や騒音を避けたい建物では、防振吊りか防振支持とします。

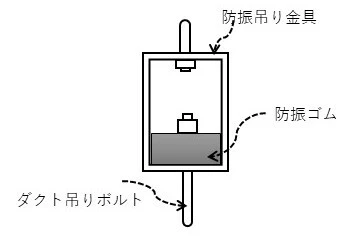

下図は防振吊りのイメージです。

選択肢3. 長方形ダクトの断面のアスペクト比(長辺と短辺の比)は、原則として、4以下とする。

問題文の内容通りです



長方形ダクトのアスペクト比が小さいほど(正方形に近い)、摩擦損失は小さくなりますが、ダクトの設置したときのスペースを検討すると、正方形に近いほど難しくなります。



長方形ダクトのアスペクト比は(縦横比)は、原則、4 以下とします。

A=長辺、B=短辺    アスペクト比= A/B = ≦4

選択肢4. アングルフランジ工法ダクトのフランジは、ダクト本体を成型加工したものである。

アングルフランジ工法ダクトのフランジは、アングルを溶接加工したフランジ継手による



アングルフランジ工法のダクト接続は、アングルを溶接加工したフランジ継手によって、行います。

フランジ継ぎ箇所は4隅で、フランジ接合面の溶接部は、平滑に仕上げて必要な穴あけ加工をします。

フランジ接合は、フランジ幅と同一のガスケットを使用し、ボルトを均一に締めます。
