2級管工事施工管理技士 過去問
令和3年度（2021年）後期
問52 (ユニットF 問52)

適当ではありません。

ダクト接合用のフランジの許容最大取付間隔は、ダクトの寸法に関わらず一定の距離となります。共板(ともいた)フランジ工法ダクトの場合は、フランジ押さえの取付間隔がダクト端部から押さえ金具までは150mm以内、押さえ金具同士の距離は200mm以内に設置するとなっています。

適当ではありません。

シーリングディフューザー(Ceiling Diffuser)とは、天井の散布器という直訳になります。天井に取り付けられた冷暖房機や換気扇などの吹き出し口、吸い込み口を指す設備で、天井裏でダクトとつながっています。また、コーンについては、外ではなく中にあるコーンに落下防止ワイヤーを取り付けます。

防火(ぼうか)ダンパーとは、空気ダクトと接続し、火事により空気調節あるいは遮断をする羽板状あるいは板状のもので、温度上昇によりヒューズを溶かして防火扉としたり、煙感知器と連動して作動するものなどがあります。

長方形や円形のダンパーは原則４本吊りとしますが、長辺又は円の内径が300mm以下となる小型のものは2本吊りも可能です。

スパイラルダクトとは、ダクトの外周部分を亜鉛メッキでらせん状に覆ったものをいいます。小口径のものは一般的に600mm未満のものを指し、差込継手は専用の継手を差し込み、ダクトを接合してからビスで仮留めを行います。専用のテープやシーリングを接合部に施し、ダクト内部から漏れが無いように気密処理を行います。

誤

ダクト接合用のフランジの許容最大取付け間隔は、ダクトの寸法が小さいほ大きくなる。

接合用フランジとダクトの長辺の長さの関係は、下表のようになります。

表　低圧ダクトアングルフランジ工法の接合材料

(フランジ取付リベットと接合用ボルトは省略)

誤

シーリングディフューザーの内コーンには、落下防止用のワイヤー等を取り付ける。

シーリングディフューザー吹出口は、複数枚のコーンで、多層の空気が吹出され誘引作用が大きく、空気分布に優れた吹出口です。

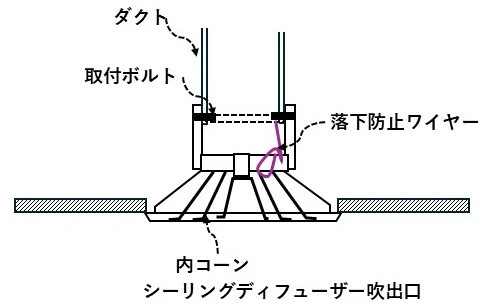

下図に、シーリングディフューザーの概要図を示しますが、落下防止ワイヤーは、内コーンの落下防止です。

吹出口は、ダクトとボルトで接合されています。

正

問題文の内容通りです。

防火ダンパーを防火壁の外に取る付けるときには、小型のダンパーには2点吊り、大型のダンパーには4点吊りとします。

長方形ダンパーの長辺が300 mm以下、円形ダンパーの内径 300 mm以下の場合は、2点吊りとします。

正

問題文の内容通りです。

スパイラルダクトの接合には、フランジ継手接合と、差込み継手接合があります。

フランジ継手接合は、内径 600 mm以上のダクトに用いられます。

差込み継手接合は、ダクト内径315mm以下の差込み長さは、25mm以下、315～800mmで 50mm以上、800～1250mm以下で 100mm以上です。
