2級建築施工管理技士 過去問
令和元年（2019年）前期
問10 (ユニットA 問10)
問題文

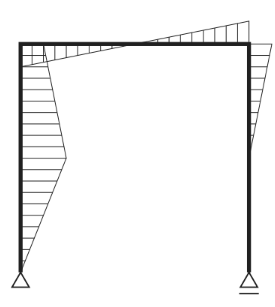

図に示すラーメンに集中荷重Pが作用したときの曲げモーメント図として、正しいものはどれか。
ただし、曲げモーメントは材の引張り側に描くものとする。
ただし、曲げモーメントは材の引張り側に描くものとする。
このページは閲覧用ページです。
履歴を残すには、 「新しく出題する（ここをクリック）」 をご利用ください。
問題
2級建築施工管理技士試験 令和元年（2019年）前期 問10（ユニットA 問10） （訂正依頼・報告はこちら）
図に示すラーメンに集中荷重Pが作用したときの曲げモーメント図として、正しいものはどれか。
ただし、曲げモーメントは材の引張り側に描くものとする。
ただし、曲げモーメントは材の引張り側に描くものとする。
正解！素晴らしいです
残念...
この過去問の解説 （3件）
01
荷重Pからローラー側へはそのままの力が伝わります。水平梁は下方向に引っ張られ、接点で0になります。
参考になった数74
この解説の修正を提案する
02
正解は２です。
ピン支点をＡ、ローラー支点をＢとします。
Ａ点Ｂ点それぞれの反力を求めます。
ΣＭＡ＝0
ΣＭＡ＝ｌ/2×Ｐ+ｌ×ＶＢ
ΣＭＡ＝ｌＰ/2+ｌＶＢ
ＶＢ＝-Ｐ/2･･･Ｂ点下向きにＰ/2
ΣＹ＝0より
ＶＡ+ＶＢ＝0
ＶＡ＝Ｐ/2･･･Ａ点上向きにＰ/2
ΣＸ＝0より
ＨＡ＝Ｐ･･･Ａ点左向きにＰ
せん断力がＡ点から荷重Ｐ点までと、水平梁の部分にのみ力がかかっていることが分かります。モーメント図を書くと２と同じ形になります。
参考になった数45
この解説の修正を提案する
03
正解は、下記の通りです。
設問は誤りです。
ピン支点をＡとおきます。
図より、水平力の釣り合いより、
A点には水平力Pが加わっていることが分かります。
次に、中点までのモーメント図を考えると、
距離に比例してモーメントが大きくなっていることが分かります。
1/2×Ｐ＝1/2Ｐ・・・①
また、A点のある梁について考えると、
－Ｐ×１/２＋１×Ｐ＝1/2Ｐ・・・②
①と②が同じなので、
中点を超えてからはモーメントが一定となることが
分かります。
よって、このモーメント図が正解となります。
設問は誤りです。
設問は誤りです。
参考になった数1
この解説の修正を提案する
