2級建築施工管理技士の過去問 令和3年(2021年)前期 1 問10を出題

問題

[ 設定等 ]
図に示す片持梁ABにおいて、点Aに集中荷重P及び点Cに集中荷重3Pが同時に作用したときの曲げモーメント図として、正しいものはどれか。
ただし、曲げモーメントは、材の引張側に描くものとする。
問題文の画像

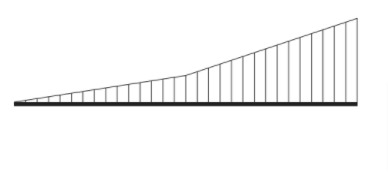

   1 .
回答選択肢の画像

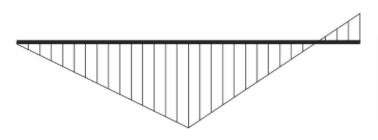

   2 .
回答選択肢の画像

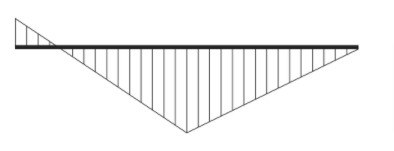

   3 .
回答選択肢の画像

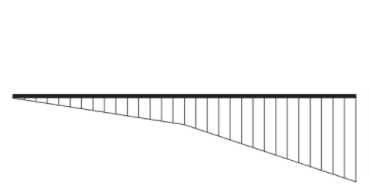

   4 .
回答選択肢の画像
( 2級 建築施工管理技術検定試験 令和3年(2021年)前期 1 問10 )

この過去問の解説 (2件)

このページは設問の個別ページです。
学習履歴を保存するには こちら
評価する
16
評価しない

正解は2です。

絞り込み、計算します。

曲げモーメント図の端には力は発生しません。(てこの原理)

選択肢は2から4となります。

計算します。

ΣMB=0

+(1×P)-(3×P/2)=0

+P-1.5P=-0.5P

B点には-05Pのモーメントがかかります。

選択枝3.4は外れます。

残った2が正解です。

解説の画像
評価後のアイコン
付箋メモを残すことが出来ます。
評価する
1
評価しない

曲げ図の端部には、力が生じず

選択肢は2から4となります。

モーメントの算出を行います。

ΣMB=0

+(1×P)-(3×P/2)=0

+P-1.5P=-0.5P

B点は-0.5Pのモーメントがかる為

2が正答となります。
