単相交流電源から負荷に至る回路において、電圧計、電流計、電力計の結線方法として、正しいものは。

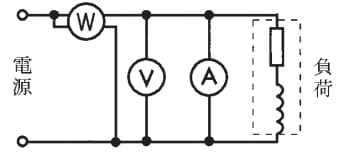

   1 .
回答選択肢の画像

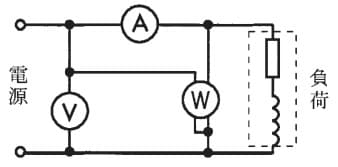

   2 .
回答選択肢の画像

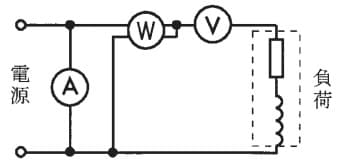

   3 .
回答選択肢の画像

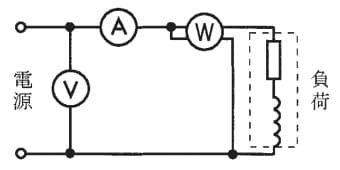

   4 .
回答選択肢の画像
( 第二種 電気工事士試験 平成27年度下期 一般問題 )

この過去問の解説 (3件)

このページは設問の個別ページです。
学習履歴を保存するには こちら
評価する
2
評価しない
これは各測定機器の結線の仕方を覚えておけば問題ありません。

配線図で
【A】で表されているのが
電流計

【V】で表されているのが
電圧計

【W】で表されているのが
電力計

となります。
これらの機器を結線の仕方ですが
【A】電流計
負荷に対して「直列」に結線します。

【V】電圧計
負荷に対して「並列」に結線します。

【W】電力計
電流と電圧のどちらも計測する機器ですので
負荷に対して「直列」「並列」どちらも結線する必要があります。

これらの条件を満たしている回路図は
【1】
となります。
評価後のアイコン
付箋メモを残すことが出来ます。
評価する
0
評価しない
「1」が正答です。

・電圧計は負荷と並列に接続します。
・電流計は負荷と直列に接続します。
・電力系は並列と直列の両方に接続します。

従って、そのような結線は「1」のみとなります。
評価後のアイコン
評価する
0
評価しない
電圧計(V)は負荷と並列に接続
電流計(A)は負荷と直列に接続
電力計(W)は負荷に直列に接続し並列にも接続

この3つの法則を前提として回路図を見比べれば一目瞭然です。

答えは「1」となります。
