問題

[ 設定等 ]
直読式接地抵抗計を用いて、接地抵抗を測定する場合、被測定接地極Eに対する、2つの補助接地極P(電圧用)及びC(電流用)の配置として、最も適切なものは。
   1 .
回答選択肢の画像

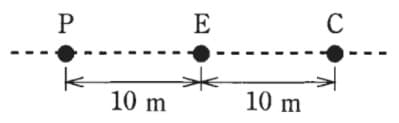

   2 .
回答選択肢の画像

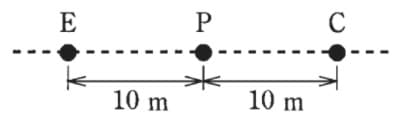

   3 .
回答選択肢の画像

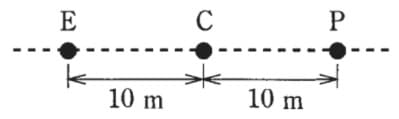

   4 .
回答選択肢の画像
( 第二種 電気工事士試験 平成27年度下期 一般問題 )

この過去問の解説 (3件)

このページは設問の個別ページです。
学習履歴を保存するには こちら
評価する
2
評価しない
【3】が正解です。

接地抵抗計で接地抵抗を測定する際に地面に打ち込む補助接地極ですが、測定したい箇所にE端子からの接地極Eを、極P(電圧用)をその箇所から10m程離した場所、極C(電流用)を更にその箇所から10m離した場所に打ち込みます。
評価後のアイコン
付箋メモを残すことが出来ます。
評価する
0
評価しない
「3」が正答です。

「E」の被測定接地極から10M離れた場所に「P」の補助接地極を、さらに10M離れた場所に「C」の補助接地極を配置します。

E・P・Cの順番を覚えておきましょう。
評価後のアイコン
評価する
0
評価しない
接地抵抗計を使用した事、若しくは見たことがあれば予測がつくかも知れません。

端子の緑・黄・赤の順に、E・P・Cと10m間隔に打ち込んで測定するので、答えは「3」となります。
評価後のアイコン
