第二種 電気工事士の過去問「第29055問」を出題

問題

低圧屋内配線の分岐回路の設計で、配線用遮断器、分岐回路の電線の太さ及びコンセントの組合せとして、適切なものは。

ただし、分岐点から配線用遮断器までは3m、配線用遮断器からコンセントまでは8mとし、電線の数値は分岐回路の電線(軟銅線)の太さを示す。
また、コンセントは兼用コンセントではないものとする。
 1 .
回答選択肢の画像
 2 .
回答選択肢の画像
 3 .
回答選択肢の画像
 4 .
回答選択肢の画像
( 第二種 電気工事士試験 平成28年度下期 一般問題 )
解答履歴は保存されていません。
解答履歴を保存するには、会員登録(無料) が必要です。

この過去問の解説(2件)

評価する
3
評価しない
「1」が正答です。

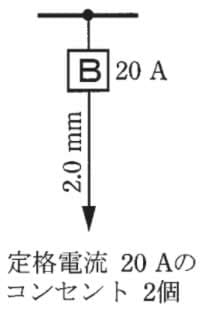

1と2は20Aの配線用遮断器で分岐回路の種類は20A配線用遮断器分岐回路です。

20A配線用遮断器分岐回路は電線が1.6mm以上、コンセントの定格電流は20A以下でなければなりません。

従ってこの条件を満たしている1が正答となります。

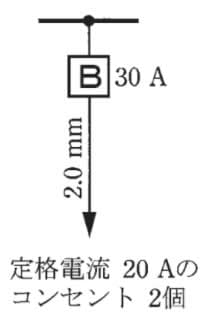

2.は電線の太さが不適切(2.6mm以上が必要)

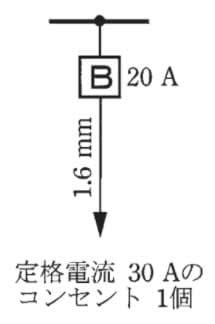

3.はコンセントの定格電流が不適切(20A以下でなければならない)
4.はコンセントの定格電流が不適切(20A以上30A以下でなければならない)
評価後のアイコン
2018/04/27 08:01
ID : uoobqeqp
付箋メモを残すことが出来ます。
評価する
2
評価しない
まず定格20Aの配線用遮断器が付いている分岐回路には20A以下のコンセントになり、同様に30Aの場合は20A以上30A以下のコンセントとなることから、「3」と「4」は除外されます。

次に30A以上の配線用遮断器の場合は2.6㎜以上の電線を使わなければならないので「2」も除外されます。
ちなみに15A以上の配線用遮断器だと1.6㎜以上の電線をと使わなければなりません。

よって答えは「1」となります。
評価後のアイコン
2017/12/24 19:03
ID : xvnfwkmc
