第二種電気工事士の過去問 平成28年度下期 一般問題 問8

問題

このページは問題一覧ページです。正解率や解答履歴を残すには、 「新しく条件を設定して出題する」をご利用ください。
[ 設定等 ]

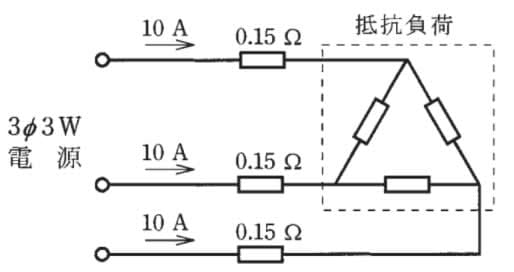

図のような三相3線式回路で、電線1線当たりの抵抗値が0.15Ω、線電流が10Aのとき、この電線路の電力損失[ W ]は。
問題文の画像
   1 .
2.6
   2 .
15
   3 .
26
   4 .
45
( 第二種 電気工事士試験 平成28年度下期 一般問題 問8 )

この過去問の解説 (3件)

評価する
35
評価しない
まずV=IRの数式を使って電圧を算出します。

 V=10×0.15=1.5V

次にP=VIの数式で電力を算出します

 P=1.5×10=15W

あとは三相3線式回路なのでかける3をすれば答えが出ます。

 15×3=45W

よって答えは「4」となります。
評価後のアイコン
付箋メモを残すことが出来ます。
評価する
11
評価しない
「4」が正答です。

三相3線式の電力損失の式に当てはめて求めます。
三相3線式・・・3×Iの2乗×r

3×10の2乗×0.15=45W

評価後のアイコン
評価する
7
評価しない
三相3線式回路での電力損失を求める際に使用される公式は
P=3I^2R
I=線電流【A】
R=抵抗値【Ω】
で求められます。
この式に値を代入式していきます。
P=3×10^2×0.15=45
電力損失=45【w】
となりますので正解は
【4】45
となります。
