第二種電気工事士の過去問「第34104問」を出題

問題

[ 設定等 ]
図は、鉄骨軽量コンクリート造の工事、事務所および倉庫の配線図である。
⑫で示すVVF用ジョイントボックス部分の工事を、リングスリーブE形による圧着接続で行う場合に用いるエ具として、適切なものは。
配線図
   1 .
回答選択肢の画像
   2 .
回答選択肢の画像

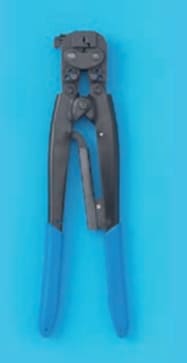

   3 .
回答選択肢の画像

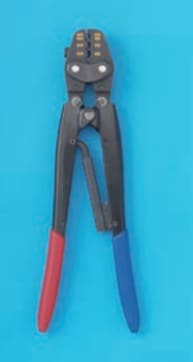

   4 .
回答選択肢の画像
( 第二種 電気工事士試験 平成29年度下期 配線図 )

この過去問の解説 (3件)

このページは設問の個別ページです。
学習履歴を保存するには こちら
評価する
2
評価しない

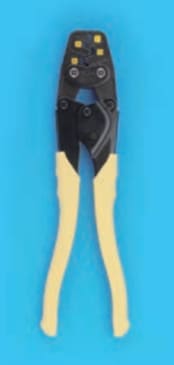

【2】が正解です。
リングスリーブE型には【2】の持ち手が黄色のものを使用します。

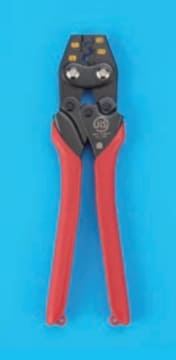

【1】も同じく圧着ペンチですが
裸圧着端子スリーブ用になります。
評価後のアイコン
付箋メモを残すことが出来ます。
評価する
0
評価しない
[2]が正解となります。

リングスリーブ用の圧着工具は、
柄が黄色と決まっていますので、
覚えておきましょう。

ちなみに、
[1]は「圧着端子用圧着工具」で
柄は赤色です。
圧着端子に挿入された電線を
圧着接続する時に使います。
評価後のアイコン
評価する
0
評価しない
「2」が正答です。

柄の部分が黄色であることが目印です。
リングスリーブ用圧着工具は、ハンドルの色が黄色と決められています。
評価後のアイコン
