第二種電気工事士の過去問「第46133問」を出題

この過去問の解説(3件)

学習履歴が保存されていません。
他ページから戻ってきた時に、続きから再開するには、
会員登録(無料)が必要です。
評価する
4
評価しない
交流回路に関する問題です。

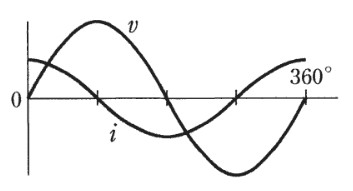

交流電源にコンデンサのみを接続すると、電流iの位相は、電源電圧vの位相よりも90°進みます。このことを考慮すると、正解は3番であることがわかります。

【補足】

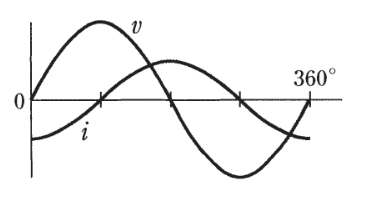

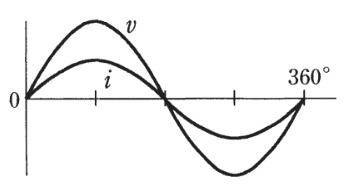

交流電源にコイルのみを接続すると、電流iの位相は、電源電圧vの位相よりも90°遅れます。また、交流電源に抵抗器のみを接続した場合は、電流iの位相と電源電圧vの位相は同じになります。
評価後のアイコン
付箋メモを残すことが出来ます。
評価する
2
評価しない
コンデンサを含む交流回路の問題です。
交流回路では、コンデンサに印加された正弦波交流電圧より90度位相が進んだ正弦波電流が流れます。
よって正解は、3番です。
ちなみに、コイルだけを接続すれば、正弦波交流電圧より90度位相が遅れた正弦波電流が流れます。
抵抗だけを接続すれば、交流電圧と交流電流の位相は同じになります。
評価後のアイコン
評価する
0
評価しない
コンデンサーとコイルの特性を整理します

コンデンサー:電圧に対して、進み電流
(ベクトルが90°進む)

コイル:電圧に対して、遅れ電流
(ベクトルが90°遅れる)


問題の回路はコンデンサーになります

通常の抵抗での波形から、90°進んでいる③が正解になります

正解:③
評価後のアイコン
