第二種電気工事士の過去問 平成24年度上期 一般問題 問10

問題

このページは問題閲覧ページです。正解率や解答履歴を残すには、 「新しく条件を設定して出題する」をご利用ください。
[ 設定等 ]
低圧屋内配線の分岐回路において、配線用遮断器、分岐回路の電線の太さ及びコンセントの組合せとして、適切なものは。ただし、分岐点から配線用遮断器までは3[m]、配線用遮断器からコンセントまでは8[m]とし、電線の数値は分岐回路の電線（軟銅線）の太さを示す。
   1 .
回答選択肢の画像
   2 .
回答選択肢の画像
   3 .
回答選択肢の画像

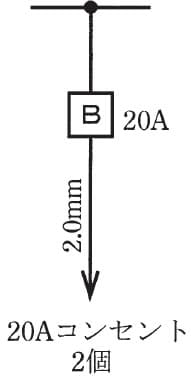

   4 .
回答選択肢の画像
（ 第二種 電気工事士試験 平成24年度上期　問10 ）
訂正依頼・報告はこちら
このページは問題閲覧ページの為、解答履歴が残りません。
解答履歴を残すには、
「新しく条件を設定して出題する」をご利用ください。

この過去問の解説 （3件）

32
「１」30Aの配線用遮断器の2次側の配線は2.6mm以上の電線が必要です。
「２」20Aの配線用遮断器2次側には30Aのコンセントは取付できません。
「３」30Aの配線用遮断器の2次側には15Aのコンセントは接続できません。

したがって、「４」が正解となります。
この解説の修正を提案する
付箋メモを残すことが出来ます。
次の問題は下へ
9
まず定格30Aの場合では、20A以上30A以下のコンセントが必要なので「３」は除外され、同じ条件下では2.6mm以上の電線が必要なので「１」も除外されます。

次に定格20Aの場合では、20A以下のコンセントが必要となるので、「２」も除外となります。

よって答えは「４」となります。
この解説の修正を提案する
9
定格電流 20Aの回路に用いるコンセントの定格電流は 20A以下で、使用電線の最小太さは 1.6mm
定格電流 30Aの回路に用いるコンセントの定格電流は 20A以上30A以下で、使用電線の最小太さは 2.6mm

以上に当てはまるのは４です。

１は20A以上電流が流れてもブレーカーが遮断しないためコンセントが焼損する
２は普通に使っていてもブレーカーが遮断する
３は15A以上電流が流れてもブレーカーが遮断しないためコンセントが焼損する

ということがおきます。
よって正解は４です。
