第二種電気工事士の過去問 平成27年度上期 一般問題 問23

問題

このページは問題閲覧ページです。正解率や解答履歴を残すには、 「新しく条件を設定して出題する」をご利用ください。
[ 設定等 ]
図に示す一般的な低圧屋内配線の工事で、スイッチボックス部分の回路は。ただし、aは電源からの非接地側電線（黒色）、bは電源からの接地側電線（白色）を示し、負荷には電源からの接地側電線が直接に結線されているものとする。なお、パイロットランプは100V用を使用する。
問題文の画像

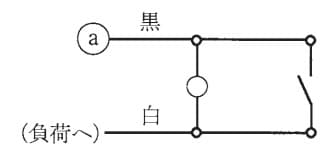

   1 .
回答選択肢の画像
   2 .
回答選択肢の画像
   3 .
回答選択肢の画像
   4 .
回答選択肢の画像
（ 第二種 電気工事士試験 平成27年度上期 一般問題　問23 ）
訂正依頼・報告はこちら
このページは問題閲覧ページの為、解答履歴が残りません。
解答履歴を残すには、
「新しく条件を設定して出題する」をご利用ください。

この過去問の解説 （3件）

19
複線図を書くことができるかどうかがポイントです。

「１」は接地側電線が無いので除外
「２」はパイロットランプにスイッチと非接地側電線が繋がっているので除外
「３」も「２」と同じ理由で除外

よって答えは「４」となります。
この解説の修正を提案する
付箋メモを残すことが出来ます。
次の問題は下へ
16
【４】が正解になります。
確認表示灯を使用する際の結線としてスイッチに電源線黒【a】と電源線白（接地線）【b】が共に必要となります。
よって正解は【３】か【４】の二つに絞られます。
次に表示灯の結線を見ると【３】は【a】【b】がそのまま表示灯に繋がっていますので、スイッチの入切に関係なく、常に表示灯が点灯している状態になってしまいます。

この解説の修正を提案する
12
「4」が正答です。

イのスイッチをONにすると天井付換気扇が動き、同時に確認表示灯が同時点滅する回路となっており、確認表示灯と天井付換気扇が並列に接続された回路になります。非接地側電線は黒線、接地側電線は白線、負荷側に赤線が結線されます。
この解説の修正を提案する
問題に解答すると、解説が表示されます。
解説が空白の場合は、広告ブロック機能を無効にしてください。
