第二種電気工事士の過去問
平成28年度下期
配線図 問45

図は、鉄骨軽量コンクリート造一部2階建工場の配線図である。
配線図

【注意】
1．　屋内配線の工事は、特記のある場合を除き電灯回路は600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．　屋内配線等の電線の本数、電線の太さ及び1階工場内の照明等の回路、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．　漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
4．　選択肢（答え）の写真にあるコンセントは、「一般形（JIS C 0303：2000 構内電気設備の配線用図記号）」を使用している。
5．　ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
6．　3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。

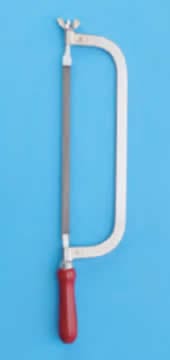

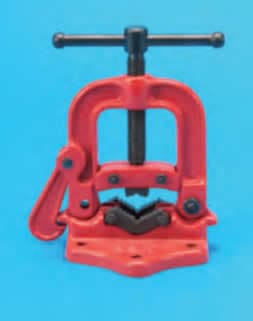

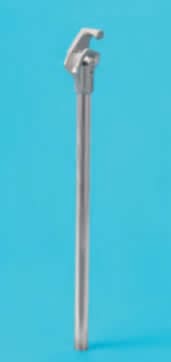

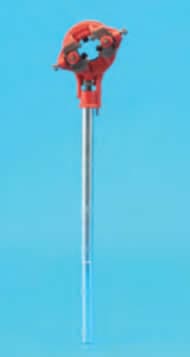

⑮で示す部分の工事において、使用されることのないものは。
