第二種電気工事士の過去問
平成29年度上期
配線図 問41

図は、鉄筋コンクリート造の集合住宅共用部の部分的配線図である。
配線図

【注意】
1．　屋内配線の工事は、動力回路及び特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．　屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．　選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
4．　ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
5．　3路スイッチの記号「0」に端子には、電源側又は負荷側の電線を結線する。

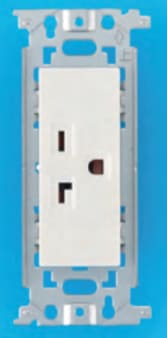

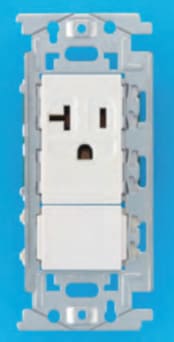

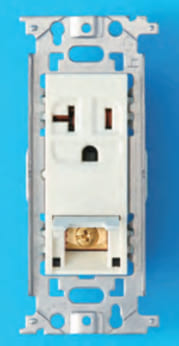

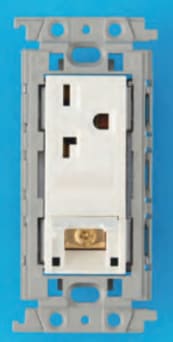

⑪で示す図記号は。
