第二種電気工事士の過去問
平成29年度上期
配線図 問42

複線図に関する問題です。

配線図中の⑫を中心とした複線図を考えると以下のようになります。⑫を中心としたときに、上側に接続されている蛍光灯をA、右側に接続されている蛍光灯群をB、下側に接続されている蛍光灯をCとします。

◆(分電盤方面)---白線---(⑫)
◆(蛍光灯A)---白線---(⑫)
◆(蛍光灯B)---白線---(⑫)
◆(蛍光灯C)---白線---(⑫)
◆(蛍光灯⑫)---白線---(⑫)
→◆の配線同士を⑫で接続します。←ア

☆(蛍光灯A)---黒線---(⑫)
☆(蛍光灯B)---黒線---(⑫)
☆(蛍光灯⑫)---黒線---(⑫)
☆(単極スイッチ)---赤・白線[蛍光灯Cを経て]---(⑫)
→☆の配線同士を⑫で接続します。←イ

(分電盤方面)---黒線---(⑫)---黒線[蛍光灯Cを経て]---(単極スイッチ)←ウ

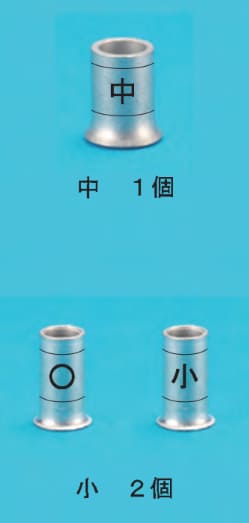

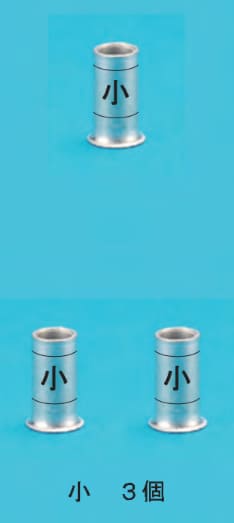

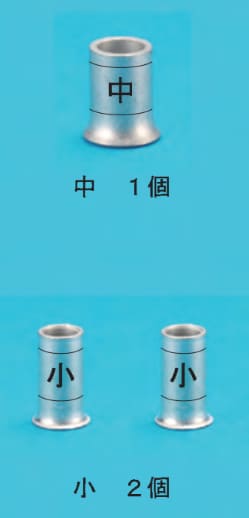

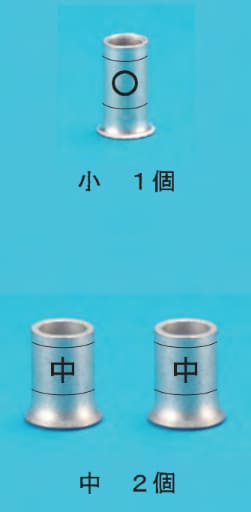

用いられている電線の断面積とこの複線図を考えると、アの接続では「中」刻印、イの接続では「小」刻印、ウの接続では「○」刻印となることがわかります。以上より、正解は4番となります。

伏線図を描いて考えます。
天井内で結線をした場合のジョイントの個数は３個。
それぞれの本数は、２本、４本、５本となります。
電線は全て1.6mmとの事ですので。
小が２個と中が１個となります。
本数が２本の結線は1.6mm×２のダイスで圧着しますので刻印が〇になります。

「4」が正答です。

複線図を描くと、次のようになります。

VVF1.6mmがそれぞれ5本、4本、2本接続する箇所があります。

接続する電線の太さと本数の組み合わせ、対応するリングスリーブの種類と圧着工具の刻印のルールより以下の通りとなります。

VVF1.6mm5本は中スリーブで「中」刻印
VVF1.6mm4本は小スリーブで「小」刻印
VVF1.6mm2本を小スリーブで「○」刻印

従って4が正答となります。
