第二種電気工事士の過去問
平成29年度下期
配線図 問44

図は、鉄骨軽量コンクリート造の工場、事務所および倉庫の配線図である。
配線図

【注意】
1．　屋内配線の工事は、動力回路及び特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．　屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．　漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
4．　選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
5．　ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
6．　3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。

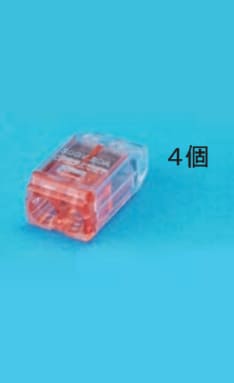

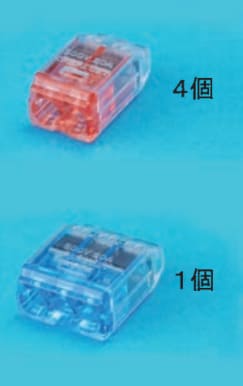

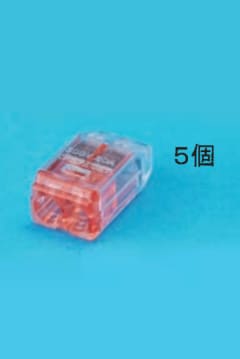

⑭で示すVVF用ジョイントボックス内の接続をすべて差込形コネクタとする場合、使用する差込形コネクタの種類と最少個数の組合せで、適切なものは。
ただし、使用する電線はすべてVVF1.6とする。
