第二種電気工事士の過去問 平成31年度上期 配線図 問47

問題

このページは問題一覧ページです。正解率や解答履歴を残すには、 「新しく条件を設定して出題する」をご利用ください。
[ 設定等 ]
図は、木造3階建住宅の配線図である。この図に関する次の各問いには4通りの答えが書いてある。それぞれの問いに対して、答えを1つ選びなさい。
配線図

【注意1】屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
【注意2】屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
【注意3】漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
【注意4】選択肢(答え)の写真にあるコンセント及び点滅器は、「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
【注意5】ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
【注意6】3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。

⑰で示すボックス内の接続をすべて差込形コネクタとする場合、使用する差込形コネクタの種類と最少個数の組合せで、正しいものは。ただし、使用する電線は、すべてVVF1.6とする。

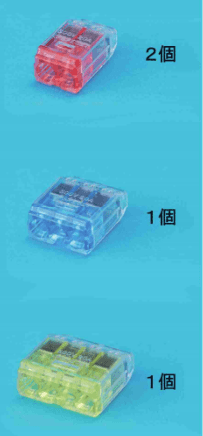

   1 .
回答選択肢の画像

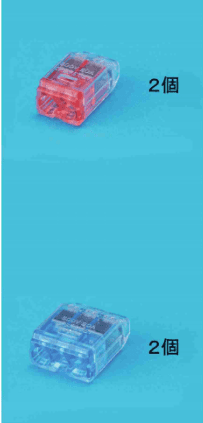

   2 .
回答選択肢の画像

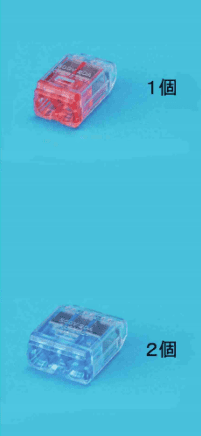

   3 .
回答選択肢の画像

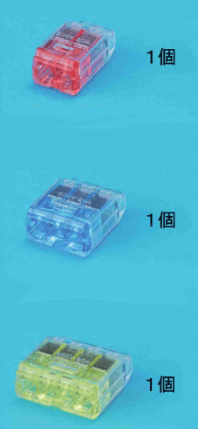

   4 .
回答選択肢の画像
( 第二種 電気工事士試験 平成31年度上期 配線図 問47 )

この過去問の解説 (3件)

評価する
10
評価しない
複線図に関する問題です。

配線図中の⑰を中心とした複線図を考えると以下のようになります。また、ここでは、⑰を中心としたときに、右側に接続されているダウンライトをA、左側に接続されているダウンライトをBとします。

◆(分電盤方面)---白線---(⑰)
◆(ダウンライトA)---白線---(⑰)
◆(ダウンライトB)---白線---(⑰)
◆(シーリング)---白線---(⑰)
→◆の配線同士を⑰で接続します。

☆(ダウンライトA)---黒線---(⑰)
☆(ダウンライトB)---黒線---(⑰)
☆(調光器[シ])---赤線---(⑰)
→☆の配線同士を⑰で接続します。

(単極スイッチ[ス])---白線---(⑰)---黒線---(シーリング)

(調光器[シ])---黒線---(⑰)---黒線---(分電盤方面)

(調光器[シ])---黒線---(単極スイッチ[ス])

このことから、⑰の部分では、2本用の差込形コネクタが2つ、3本用の差込形コネクタが1つ、4本用の差込形コネクタが1つ必要であることがわかります。ゆえに、正解は1番です。
評価後のアイコン
付箋メモを残すことが出来ます。
評価する
4
評価しない
1:○
2:×
3:×
4:×

まず、問題文にある、使用する電線は全てVVF1.6であることに注目します。
次に複線図を作成します。

すると、電源側、スのCH、シのDL 2個 が白線で繋がります。
ここで、接続する電線の数は4本になりますので、4本用が1個となります。

次に、シのDL 2個とシのスイッチを繋ぐ線ができます。
これは、2個のDLと1個のスイッチですので、3本の電線を接続しますので、3本用が1個となります。

続いて、電源側とシのスイッチを黒線で繋がります。
どちらも電線は1本ずつなので、2本用が1個になります。

最後に、スのCHとスのスイッチを繋ぐ線があります。
これも電線は1本ずつなので、2本用が1個になります。

上記から、使用した差込コネクタを合計すると、4本用:1個、3本用:1個、2本用:2個となりますので、1が正解となります。
評価後のアイコン
評価する
0
評価しない

正解は1です。

この問題は出題科目「配線図」からの出題です。

この問題では下記の知識を求められています。

<必要知識>

◯複線図を理解している。

⑰のジョイントボックス内で接続しているのは(2つのダウンライトのシ、調光器のシ、シャンデリアのス、スイッチのス)です。

・電源bからの接地側電線が⑰のジョイントボックス内で(2つのダウンライトのシ、シャンデリアのス)に分岐され電線4本の接続点が出来ます。

この接続点ではVVF1.6が4本のため、使用する差込形コネクタは4本用です。

・電源bからの非接地側電線が⑰のジョイントボックス内で調光器のシと接続され、非接地側電線2本の接続点ができます。

この接続点ではVVF1.6が2本のため、使用する差込形コネクタは2本用です。

※調光器のシとスイッチのスはわたり配線し、非接地側電線とスイッチのスを接続します。

・調光器のシと2つのダウンライトをを接続して電線3本の接続点ができます。

この接続点ではVVF1.6が3本のため、使用する差込形コネクタは3本用です。

・スイッチのスとシャンデリアのスを接続して電線2本の接続点ができます。

この接続点ではVVF1.6が2本のため、使用する差込形コネクタは2本用です。

よって使用する差込形コネクタは4本用が1個、3本用が1個、2本用が2個になり、正解は1になります。
