第二種電気工事士の過去問
令和2年度下期 午前
配線図 問47

図は、木造2階建住宅及び車庫の配線図である。この図に関する次の各問いに対して、選択肢の中から答えを1つ選びなさい。
【注意】
1.　屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2.　屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3.　漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
4.　選択肢（答え）の写真にあるコンセント及び点滅器は「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5.　分電盤の外箱は合成樹脂製である。
6.　ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
7.　3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。

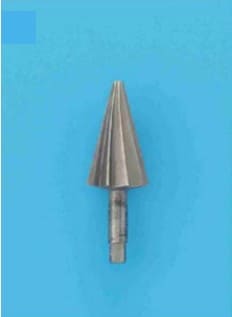

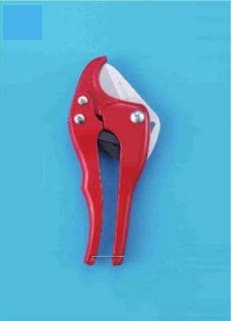

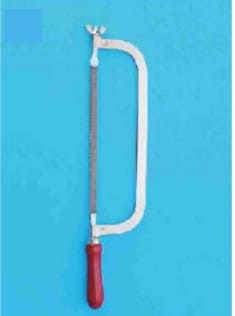

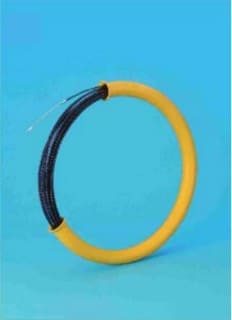

⑰で示す部分の配線工事で、一般的に使用されることのない工具は。
