第二種電気工事士の過去問
令和3年度上期 午前
一般問題 問10

この問題は以下の表を覚えておくと解くことができます。

分岐回路の種類　ブレーカーの定格電流　コンセントの定格電流　最小電線太さ　の順で

　15A　　　15A　　　　　15A以下　　　　　1.6mmまたは2sq以上

　20A　　　20A以下　　　20A以下　　　　　1.6mmまたは2sq以上　　　　

　30A　　　30A以下　　　20〜30A以下　　　2.6mmまたは5.5sq以上

　40A　　　40A以下　　　30〜40A以下　　　8sq以上

　50A　　　50A以下　　　40〜50A以下　　　14sq以上

これを当てはめて考えると、２は電線が細く、3はコンセントの容量が大きすぎ、4は電線が細いため、正解は1となります。

正解は１です。

この問題は出題科目「配電理論及び配線設計」からの出題です。

この問題では下記の知識を求められています。

＜必要知識＞

◯分岐回路設計において、過電流遮断器の定格電流値ごとに

定められているコンセントの定格電流値、及び電線の太さの数値を暗記している。

教科書には必ず分岐回路設計に必要な分岐回路の種類ごとに定められた、

コンセントの定格電流値、電線の太さの表が記載されています。

この内容を暗記し、安全な分岐回路設計を行いましょう。

それでは上記の必要知識を使って問題を解いていきます。

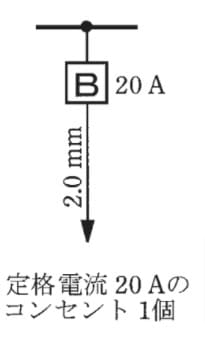

解答１は、配線用遮断器の定格電流が２０［A］のため、

使用可能な電線の太さは直径１.６［mm］以上、

コンセントの定格電流値は２０［A］以下になり適切です。

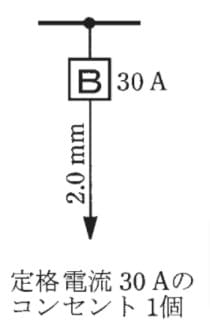

解答２は、配線用遮断器の定格電流が３０［A］のため、

使用可能な電線の太さは直径２.６［mm］以上必要になり不適切です。

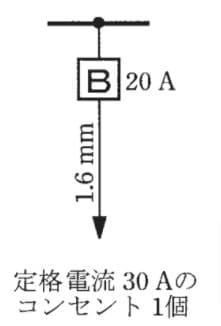

解答３は、配線用遮断器の定格電流が２０［A］のため、

使用可能な電線の太さは直径１.６［mm］以上、

コンセントの定格電流値は２０［A］以下でなければならず不適切です。

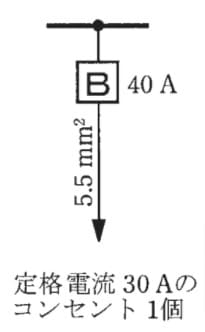

解答４は、配線用遮断器の定格電流が４０［A］のため、

使用可能な電線の太さは断面積８［mm^２］以上必要になり不適切です。

よって正解は１になります。

正解は1です。

この問題は分岐回路の、

配線用遮断器、

電線の太さ、

コンセントの定格電流

の組み合わせで適切なものを回答する問題です。

まず、定格電流20Aの配線用遮断器の分岐回路では、

電線の太さが1.6ｍｍ以上または、断面積2㎣以上、

コンセントは定格電流が20A以下

とされています。

1と3が20Aの配線用遮断器が付いていて、

3はコンセントが30Aなので×になります。

2は30Aの配線用遮断器が付いています。

30Aの配線用遮断器の分岐回路では、

電線の太さが2.6ｍｍ以上または、断面積5.5㎣以上、

コンセントの定格電流が20A以上30A以下とされているので、

2は電線の太さが足りないので×になります。

4は40Aの配線用遮断器が付いています。

40Aの配線用遮断器の分岐回路は、

電線の太さが断面積8㎣以上、コンセントの定格電流が

30A以上40A以下とされているので、

4もまた、電線の太さが足りないので×になります。

よって正しいのは1になります。
