第二種電気工事士の過去問 令和3年度上期 午前 配線図 問45

問題

このページは問題一覧ページです。正解率や解答履歴を残すには、 「新しく条件を設定して出題する」をご利用ください。
[ 設定等 ]
図は、鉄筋コンクリート造集合住宅の1戸部分の配線図である。この図に関する次の各問いには4通りの答えが書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】
1. 屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
2. 屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3. 漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
4. 選択肢(答え)の写真にあるコンセント及び点滅器は、「JIS C 0303:2000構内電気設備の配線用図記号」で示す「一般形」である。
5. ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
6. 3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。

⑮で示す図記号の機器は。
問題文の画像

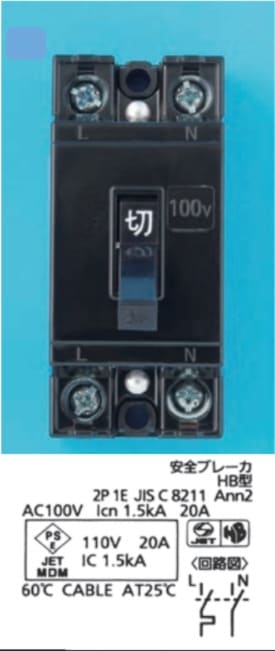

   1 .
回答選択肢の画像

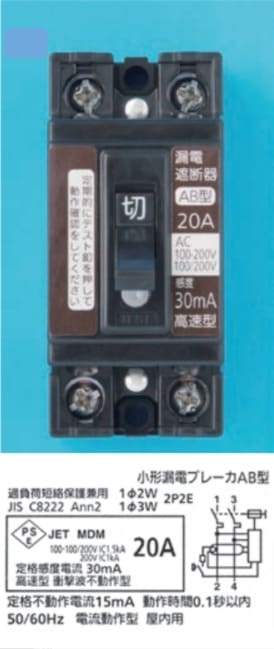

   2 .
回答選択肢の画像

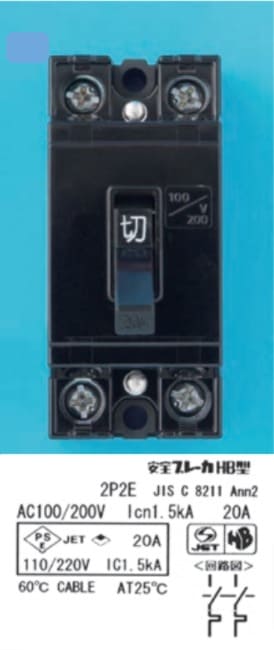

   3 .
回答選択肢の画像

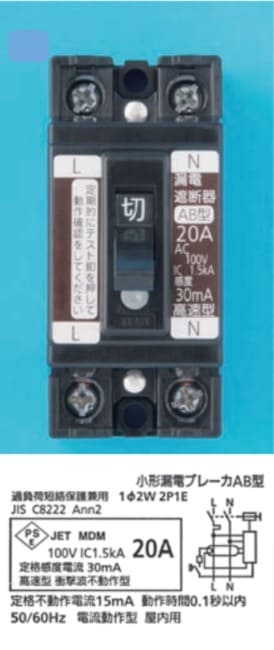

   4 .
回答選択肢の画像
( 第二種 電気工事士試験 令和3年度上期 午前 配線図 問45 )

この過去問の解説 (3件)

評価する
4
評価しない

正解は3です。

この問題は出題科目「配線図」からの出題です。

この問題では下記の知識を求められています。

<必要知識>

◯配線遮断器の図記号を暗記している。

遮断器(ブレーカ)は数種類あるため、それぞれの図記号、

名称、現物写真、用途は暗記して区別できるようにしましょう。

⑮の図記号は単相3線式100V/200Vに接続された配線遮断器です。

解答1は配線遮断器ですが200Vに対応できないため間違っています。

解答2は漏電遮断器のため間違っています。

解答3は100V/200V対応の配線遮断器のため正解です。

解答4は漏電遮断器のため間違っています。

よって正解は3になります。

評価後のアイコン
付箋メモを残すことが出来ます。
評価する
3
評価しない

1は100Vのブレーカー

2は100、200V兼用の漏電ブレーカー

3は100、200V兼用のブレーカー

4は100Vの漏電ブレーカーです

問題では200Vの電源用で、漏電ブレーカー(四角の中にBE)ではないため

正解は3です。

評価後のアイコン
評価する
0
評価しない

正解は3です。

この問題は15番で示す図記号の機器を

選択する問題です。

15番の機器は

四角の中にBなので、

配線用遮断器になります。

この時点で、漏電遮断器である

2と4は除外されます。

そして、図面から、

200Vの回路だとわかります。

200Vの回路は2P2Eの配線用遮断器を

使用します。

よって、3が正解になります。
