第二種電気工事士の過去問 令和3年度上期 午前 配線図 問49

問題

このページは問題一覧ページです。正解率や解答履歴を残すには、 「新しく条件を設定して出題する」をご利用ください。
[ 設定等 ]
図は、鉄筋コンクリート造集合住宅の1戸部分の配線図である。この図に関する次の各問いには4通りの答えが書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】
1. 屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
2. 屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3. 漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
4. 選択肢(答え)の写真にあるコンセント及び点滅器は、「JIS C 0303:2000構内電気設備の配線用図記号」で示す「一般形」である。
5. ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
6. 3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。

この配線図の図記号から、この工事で使用されていないコンセントは。
問題文の画像
   1 .
回答選択肢の画像
   2 .
回答選択肢の画像
   3 .
回答選択肢の画像
   4 .
回答選択肢の画像
( 第二種 電気工事士試験 令和3年度上期 午前 配線図 問49 )

この過去問の解説 (3件)

評価する
9
評価しない

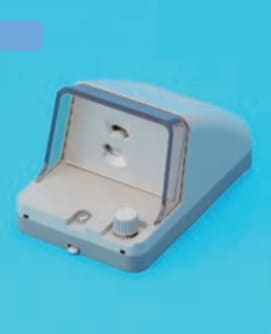

1は防雨形コンセント、接地端子付きで、抜け止め形です。

図面の左下に、ET WP LKとあるので使用されています。

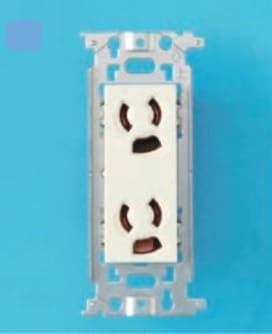

2は接地極付きのコンセント、抜け止め形、2口です。

脱衣室の換気扇下方に、2 E LKとあるので使用されています。

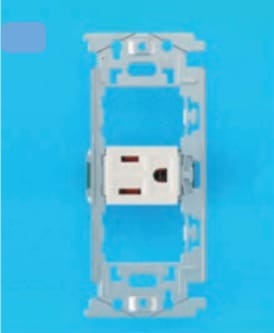

3は接地極付きの1口コンセントです。

台所のプルスイッチ付き蛍光灯の左下方に、Eとあるので使用されています。

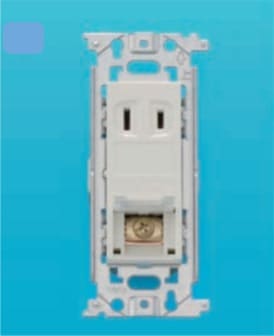

4は接地端子付きの1口コンセントです。

 図記号にすると、ETのコンセントですが、図面の中にはありません。

よって正解は4です。

評価後のアイコン
付箋メモを残すことが出来ます。
評価する
6
評価しない

正解は4です。

この問題は、図面の中で

使用されていないコンセントを

選択する問題です。

1は接地端子付きの

防水の抜け止めコンセントなので、

ET WP LKの文字が書いてあります。

これは左下の屋外にあります。

2は2個口の接地極付きの

引っ掛けコンセントなので、

2E LK の文字が書いてあります。

これは台所の文字の左上あたりにあります。

3は接地極付きなので

Eの文字が書いてあります。

これはリビングの文字の上のほうにあります。

4は接地端子付きなので、

ETの文字が書いてあります。

これは図面に記載がありません。

よって4が正解になります。

評価後のアイコン
評価する
3
評価しない

正解は4です。

この問題は出題科目「配線図」からの出題です。

この問題では下記の知識を求められています。

<必要知識>

◯コンセントの図表記を暗記している。

コンセントの種類は、接地極付き(E)、接地端子付き(ET)、

防雨型(WP)など多くあり、これらが組み合わさっている

コンセントもあります。

解答1は1口、抜け止め形、防雨形、接地極付きコンセント(ET WP LK)で、平面図のベランダの左に使用されています。

解答2は2口、抜け止め形、接地極付きコンセント(2E LK)で、平面図の⑬のボックス無し蛍光灯の左に使用されています。

解答3は1口、接地極付きコンセント(E)で、平面図の台所で使用されています。

解答4は1口、接地端子付きコンセント(ET)で、平面図では使用されていません。

よって正解は4になります。
