第二種電気工事士の過去問 令和3年度上期 午前 配線図 問48

問題

このページは問題一覧ページです。正解率や解答履歴を残すには、 「新しく条件を設定して出題する」をご利用ください。
[ 設定等 ]
図は、鉄筋コンクリート造集合住宅の1戸部分の配線図である。この図に関する次の各問いには4通りの答えが書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】
1. 屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
2. 屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3. 漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
4. 選択肢(答え)の写真にあるコンセント及び点滅器は、「JIS C 0303:2000構内電気設備の配線用図記号」で示す「一般形」である。
5. ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
6. 3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。

⑱で示すボックス内の接続をすべて差込形コネクタとする場合、使用する差込形コネクタの種類と最少個数の組合せで、正しいものは。
ただし、使用する電線はすべてVVF1.6とする。
問題文の画像

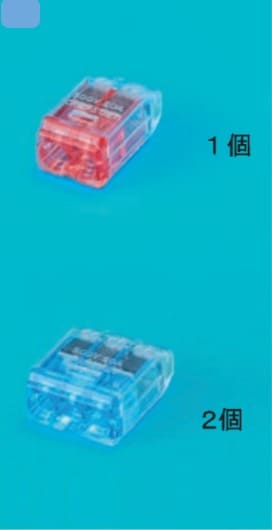

   1 .
回答選択肢の画像

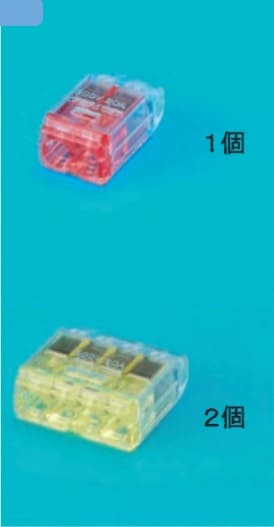

   2 .
回答選択肢の画像

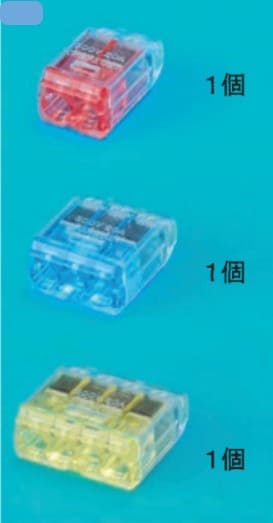

   3 .
回答選択肢の画像

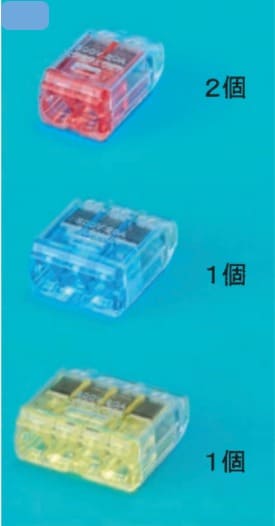

   4 .
回答選択肢の画像
( 第二種 電気工事士試験 令和3年度上期 午前 配線図 問48 )

この過去問の解説 (3件)

評価する
2
評価しない

この部分の複線図を描くと

 A・電源の白から、ツの回路への電源、タの回路への電源、チの引っ掛けシーリングの4本

 B・電源の黒から、ツの回路への電源、タの回路への電源、チのスイッチの4本

 C・チの引っ掛けシーリング、チのスイッチの2本

の3箇所接続となります。

よって必要なコネクタは2です。

評価後のアイコン
付箋メモを残すことが出来ます。
評価する
2
評価しない

正解は2です。

この問題は、18番で示すボックス内の接続を

ずべて差込コネクタを使用した場合、

使用する差込コネクタの種類と最小個数を

選択する問題です。

この問題は結線図を作成する必要があります。

書き方として、

右から電源が来ています。

上と下に電源送りしています。

右下にスイッチ「チ」があり、

左上に「チ」の負荷があります。

まず右から+とーが来ます。

+は上と下と右下のスイッチ「チ」に入ります。

合計で4本になります。

ーは上と下と左上の負荷「チ」に入ります。

合計で4本になります。

そして、スイッチ「チ」の返り線が

負荷「チ」に入ります。

合計で2本になります。

合計で

4本用が2個と

2本用が1個になります。

よって答えは2になります。

評価後のアイコン
評価する
1
評価しない

正解は2です。

この問題は出題科目「配線図」からの出題です。

この問題では下記の知識を求められています。

<必要知識>

◯複線図を理解している。

⑱のボックス内では、下記が接続されています。

電源cからの接地側電線がボックス内で(引掛シーリングのツ用のボックス、引掛シーリングのチ、ペンダントの白熱灯のタ用のボックス)に分岐され、接地側電線4本の接続点が出来ます。

この接続点ではVVF1.6が4本のため、使用する差込形コネクタは4本用です。

電源cからの非接地側電線がボックス内で、(引掛シーリングのツ用のボックス、スイッチのチ、ペンダントの白熱灯のタ用のボックス)に分岐され、接地側電線4本の接続点が出来ます。

この接続点ではVVF1.6が4本のため、使用する差込形コネクタは4本用です。

引掛シーリングのチとそのスイッチを接続し、電線2本の接続点が出来ます。

この接続点ではVVF1.6が2本のため、使用する差込形コネクタは2本用です。

よって正解は2になります。
