第二種電気工事士の過去問 令和3年度上期 午前 配線図 問47

問題

このページは問題一覧ページです。正解率や解答履歴を残すには、 「新しく条件を設定して出題する」をご利用ください。
[ 設定等 ]
図は、鉄筋コンクリート造集合住宅の1戸部分の配線図である。この図に関する次の各問いには4通りの答えが書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】
1. 屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
2. 屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3. 漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
4. 選択肢(答え)の写真にあるコンセント及び点滅器は、「JIS C 0303:2000構内電気設備の配線用図記号」で示す「一般形」である。
5. ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
6. 3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。

⑰で示すボックス内の接続をすべて圧着接続とする場合、使用するリングスリーブの種類と最少個数の組合せで、正しいものは。
ただし、使用する電線はすべてVVF1.6とする。
問題文の画像

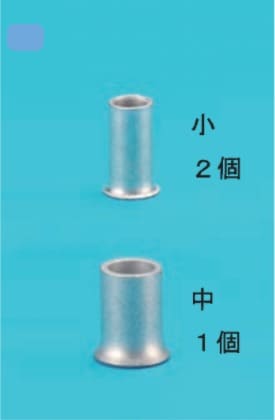

   1 .
回答選択肢の画像

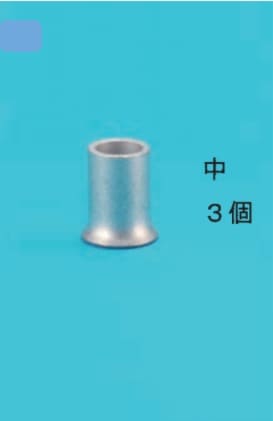

   2 .
回答選択肢の画像

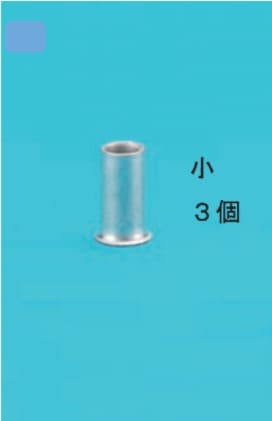

   3 .
回答選択肢の画像

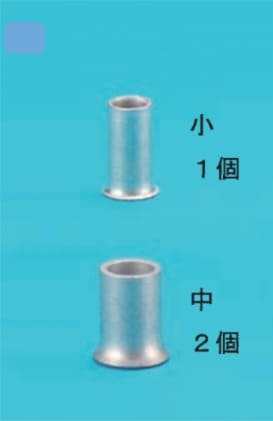

   4 .
回答選択肢の画像
( 第二種 電気工事士試験 令和3年度上期 午前 配線図 問47 )

この過去問の解説 (3件)

評価する
3
評価しない

正解は3です。

この問題は17番で示すボックス内の接続を

全てリングスリーブで圧着した場合、使用するリングスリーブの

種類と個数を選択する問題です。

これは結線図を書く必要があります。

書き方として、

上から電源が来ていて、

右上にプルスイッチの照明器具

右にサの照明器具

右下へ電源送り

下にプルスイッチの照明器具

左下にサのスイッチがあります。

まず上から+とーが来ます。

+はサの照明器具以外に入ります。

合計で5本になります。

ーはサのスイッチ以外に入ります。

合計で5本になります。

そして、サのスイッチの返り線がサの照明器具に入ります。

合計で2本になります。

1.6mm×5本で中が2個

1.6mm×2本で小が1個になります。

よって正解は3になります。

評価後のアイコン
付箋メモを残すことが出来ます。
評価する
1
評価しない

この部分の複線図を描くと

 A・電源の白から、プルスイッチ付きの蛍光灯2つ、サの回路の蛍光灯、シの回路への電源送りの5本

 B・電源の黒から、プルスイッチ付きの蛍光灯2つ、サの回路のスイッチ、シの回路への電源送りの5本

 C・サの蛍光灯、サのスイッチの2本

となります。

ケーブルはすべて1.6mmを使うと記載されているので、

ここで使用するリングスリーブの選定方法は1.6mm=2sq、2.0mm=3.5sqと換算し

・8sq以下は小 (1.6mm2本の場合は◯で圧着)

・8sqより上で14sq以下で中

・14sqより上は大

で決まります。

AとBは合計10で中、Cは1.6mm2本で◯で圧着します。

よって正解は3です。

評価後のアイコン
評価する
1
評価しない

正解は3です。

この問題は出題科目「配線図」からの出題です。

この問題では下記の知識を求められています。

<必要知識>

◯複線図を理解している。

◯電線の合計断面積とリングスリーブの大きさの組み合わせを理解している。

VVF1.6の断面積は2[mm2]で、電線の合計断面積が8[mm2]以下ならリングスリーブの小を使用し、電線の合計断面積が8[mm2]を超える場合はリングスリーブの中を使用します。

よってVVF1.6が2~4本まではリングスリーブ小を使用し、それ以上の本数ではリングスリーブの中を使用します。

⑰のボックス内では、下記が接続されています。

電源aからの接地側電線がボックス内で(プルスイッチ付きのボックス無し蛍光灯、ボックス無し蛍光灯のサ、換気扇用のボックス、プルスイッチ付きの壁付蛍光灯)に分岐され、接地側電線5本の接続点が出来ます。

この接続点ではVVF1.6が5本のため、使用するリングスリーブは中です。

電源aからの非接地側電線がボックス内で、(ボックス無し蛍光灯のプルスイッチ、スイッチのサ、換気扇用のボックス、壁付蛍光灯のプルスイッチ)に分岐され、非接地側電線5本の接続点が出来ます。

この接続点ではVVF1.6が5本のため、使用するリングスリーブは中です。

ボックス無し蛍光灯のサとそのスイッチを接続し、電線2本の接続点が出来ます。

この接続点ではVVF1.6が2本のため、使用するリングスリーブは小です。

よって正解は3になります。
