第二種電気工事士の過去問
令和3年度下期 午前
一般問題 問10

正解は、　１　です。

配線用遮断器、電線の太さ、コンセントの組み合わせで適切な組み合わせを選ぶ問題です。

選択肢ごとに解説します。

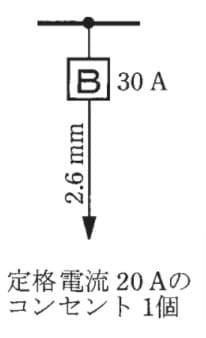

選択肢１

配線用遮断器は30Aですので、適正な電線太さは2.6ｍｍ以上、

コンセントの定格電流は20～30Ａになります。

全て適合しますので、正しい組み合わせです。

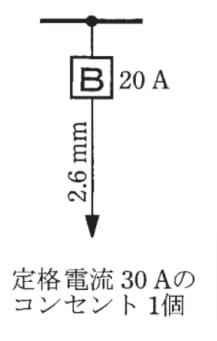

選択肢2

配線用遮断器は20Aですので、適正な電線太さは1.6ｍｍ以上、

コンセントの定格電流は20Ａ以下になります。

電線は、2.6ｍｍでも適正ですが、コンセントの定格電流が30Ａですので、

適正ではありません。よって、正しい組み合わせではありません。

選択肢3

配線用遮断器は30Aですので、適正な電線太さは2.6ｍｍ以上、

コンセントの定格電流は20～30Ａになります。

電線は、より線で5.5㎣となっています。5.5㎣の許容電流値は、49Ａ。

一方、単線2.6ｍｍの許容電流は、48Ａとなります。よって、電線は適正です。

ですが、コンセントの定格が15Ａとなっていますので適正ではありません。

この場合、コンセントの数は、関係ありません。

よって、正しい組み合わせではありません。

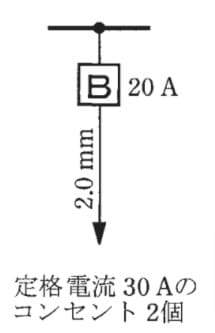

選択肢4

配線用遮断器は20Aですので、適正な電線太さは1.6ｍｍ以上、

コンセントの定格電流は20Ａ以下になります。

電線は、2.0ｍｍですので適正です。ですが、

コンセントの定格電流が30Ａですので適正ではありません。

この場合も、コンセントの数は、関係ありません。

よって、正しい組み合わせではありません。

以上により、正解は、　1　です。

正解は１です。

この問題は出題科目「配電理論及び配線設計」からの出題です。

この問題では下記の知識を求められています。

＜必要知識＞

◯分岐回路設計において、過電流遮断器の定格電流値ごとに定められているコンセントの定格電流値、及び電線の太さの数値を暗記している。

この必要知識に伴う計算式はありません。

教科書には必ず分岐回路設計に必要な分岐回路の種類ごとに定められた、

コンセントの定格電流値、電線の太さの表が記載されています。

この内容を暗記し、安全な分岐回路設計を行いましょう。

それでは上記の必要知識を使って問題を解いていきます。

解答１は、配線用遮断器の定格電流が３０Aのため、

使用可能な電線の太さは直径２.６mm以上、

コンセントの定格電流値は２０～３０Aのため適切です。

解答２は、配線用遮断器の定格電流が２０Aのため、

使用可能な電線の太さは直径１.６mm以上、

コンセントの定格電流値は２０A以下のため不適切です。

解答３は、配線用遮断器の定格電流が３０Aのため、

使用可能な電線の太さは断面積５.５mm^２（直径２.６mm）以上、

コンセントの定格電流値は２０～３０Aのため不適切です。

解答４は、配線用遮断器の定格電流が２０Aのため、

使用可能な電線の太さは直径１.６mm以上、

コンセントの定格電流値は２０A以下のため不適切です。

よって正解は１になります。

１：○

30Aの配線用遮断器を用いていますので、電線の太さは2.6mm以上、コンセントの定格電流は20A以上30A以下になります。

どちらも基準を満たしており、適切な組み合わせです。

２：×

20Aの配線用遮断器を用いていますので、電線の太さは1.6mm以上、コンセントの定格電流は20A以下になります。

どちらも基準を満たしていませんので、不適切な組合せです。

３：×

30Aの配線用遮断器を用いていますので、電線の断面積は5.5mm²以上、コンセントの定格電流は20A以上30A以下になります。

コンセントの定格電流が15Aのため基準を満たしていません。よって、不適切な組み合わせです。

４：×

20Aの配線用遮断器を用いていますので、電線の太さは1.6mm以上、コンセントの定格電流は20A以下になります。

コンセントの定格電流が30Aのため基準を満たしていません。よって、不適切な組合せです。
