第二種電気工事士の過去問 令和3年度下期 午前 配線図 問48

問題

このページは問題一覧ページです。正解率や解答履歴を残すには、 「新しく条件を設定して出題する」をご利用ください。
[ 設定等 ]
図は、木造3階建住宅の配線図である。この図に関する次の問いに対して、答えを1つ選びなさい。

【注意】
1. 屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
2. 屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3. 漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
4. 選択肢(答え)の写真にあるコンセント及び点滅器は、「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
5. ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
6. 3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。

この配線図の図記号から、この工事で使用されていないスイッチは。
ただし、写真下の図は、接点の構成を示す。
問題文の画像
   1 .
回答選択肢の画像
   2 .
回答選択肢の画像
   3 .
回答選択肢の画像
   4 .
回答選択肢の画像
( 第二種 電気工事士試験 令和3年度下期 午前 配線図 問48 )

この過去問の解説 (3件)

評価する
6
評価しない

正解は、 2 です。

この工事で使用されていないスイッチを選択する問題です。

選択肢ごとに解説いたします。

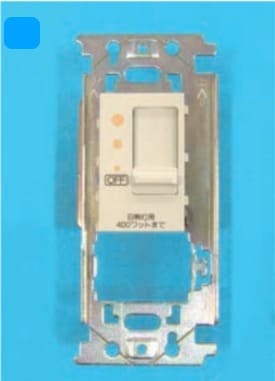

選択肢1

この写真は、調光器です。調光器とは照明の明るさを段階的に調節できる

器具です。記号は、黒丸●の中を矢印→が左下から右上へむけて貫いている

形状をしています。配線図には、1階の「シ」の器具に記載されています。

よって、選択肢1は、誤りです。

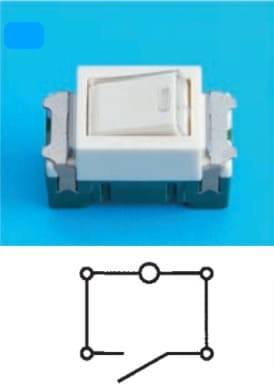

選択肢2

この写真は、位置表示灯内蔵スイッチ(パイロットランプ)です。

スイッチ操作部に表示ランプがあります。記号は、黒丸●の右下にHの文字

記載され、位置表示を表します。(照明が消えている暗い部屋でもスイッチ

の位置が分かります)配線図には、記載されていません。

よって、選択肢2は、正解です。

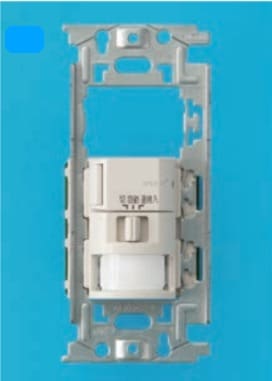

選択肢3

この写真は、熱線センサー付自動スイッチです。人などの熱を感知して

照明等を入り切りする器具です。記号は、黒丸●の右にRASの文字が記載されます。

配線図には、1階の「エ」の器具に記載されています。

よって、選択肢3は、誤りです。

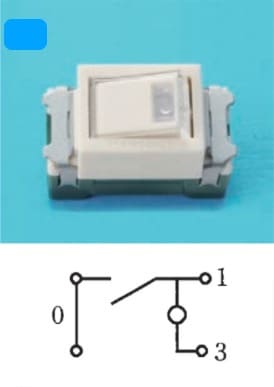

選択肢4

この写真は、確認表示灯内蔵スイッチ(同時点滅)です。

スイッチ操作部に表示ランプがあります。黒丸●の右下にLの文字が記載され、

確認表示を表します。(照明器具と同時にスイッチのパイロットランプが

同時作動します)配線図には、Lが1階の「ケ」の器具に記載されていますので、

使用されています。よって、選択肢4は誤りです。

よって、正解は、 2 です。

評価後のアイコン
付箋メモを残すことが出来ます。
評価する
0
評価しない

正解は2です。

この問題は出題科目「配線図」からの出題です。

この問題では下記の知識を求められています。

<必要知識>

◯スイッチの図記号を暗記している。

暗記問題は点が取りやすいため取りこぼすことがないようにしましょう。

解答1は調光器になり、1階のライティングダクト「シ」で使用されているため不正解です。

解答2は位置表示灯内蔵スイッチになり、この図面では使用されていないため正解です。

解答3は熱線式自動スイッチになり、1階のダウンライト「エ」で使用されているため不正解です。

解答4は確認表示灯内蔵スイッチになり、1階の浴室のスイッチやトイレそばのスイッチで使用されているため不正解です。

よって正解は2になります。

評価後のアイコン
評価する
0
評価しない

1:○

写真の器具は調光器です。

●に矢印が描かれた図記号になります。

1階居間のシで使用されています。

2:×

写真の器具は位置表示灯内蔵スイッチです。

●に傍記「H」が描かれた図記号になります。

問題の配線図では使用されている箇所はありません。

3:○

写真の器具は熱センサー付自動スイッチです。

●に傍記「RAS」が描かれた図記号になります。

1階玄関のエのスイッチで使用されています。

4:○

写真の器具は確認表示灯内蔵スイッチです。

●に傍記「L」が描かれた図記号になります。

1階便所のケのスイッチで使用されています。

評価後のアイコン
