第二種電気工事士の過去問
令和3年度下期 午後

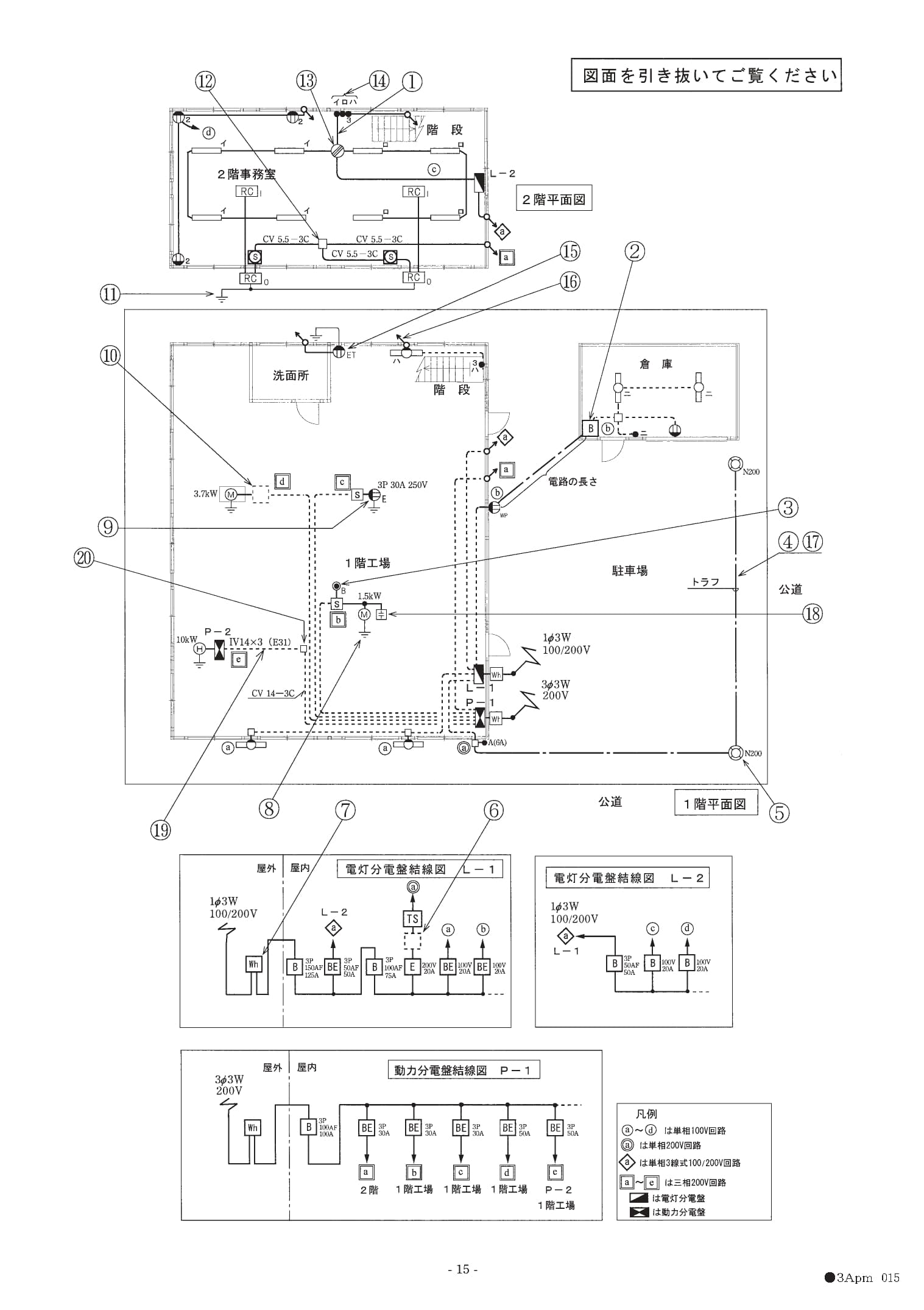

配線図 問35

水銀灯の図記号は丸印＋傍記のアルファベットはHのため間違っています。

現在は「水銀に関する水俣条約」によって、製造中止になっています。

メタルハライド灯の図記号は丸印＋傍記のアルファベットはMのため間違っています。

メタルハライド灯は水銀灯の発光率と演色性を改善して開発されたランプですが、経年劣化で照度と演色性が落ちていきます。

寿命や消費電力でLEDに劣るため、水銀灯の代替えとしてメタルハライド灯ではなくLEDを選択する流れもあります。

ナトリウム灯の図記号は丸印＋傍記のアルファベットはNのため正解です。

ナトリウム灯は橙黄色の単色光で演色性が悪く、通常の照明として使用されず、逆にその単色光ゆえ、霧の中でも視界がいいなどの視認性が高さを利用して、トンネルや道路の照明として普及してきました。

しかし寿命や消費電力でLEDには劣り、かつナトリウム灯の単色光を再現できるLEDを開発している企業もあり、今後の動向が注目されます。

蛍光灯の図記号に傍記のアルファベットはないため間違っています。

蛍光灯のLED化も普及していますが、既存の照明器具がLEDに適合するか未確認のまま、LEDに交換し火災を引き起こした事例もあり、LEDに交換する際は既存の照明器具の確認が必要です。

×

誤りです。水銀灯は、記号にHが付きます。

×

誤りです。メタルハライド灯は、記号にMが付きます。

○

正解です。

×

誤りです。蛍光灯の図記号は、長方形の真ん中に○か、□の中に○を入れます。
