第二種電気工事士の過去問
令和3年度下期 午後
配線図 問41

図は、鉄骨軽量コンクリート造一部2階建工場及び倉庫の配線図である。この図に関する次の問いに対して、答えを1つ選びなさい。

【注意】
1. 　屋内配線の工事は、特記のある場合を除き電灯回路は600Vビニル絶縁ビニルシースケーブル平形（VVF）、動力回路は600V架橋ポリエチレン絶縁ビニルシースケーブル（CV）を用いたケーブル工事である。
2. 　屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3. 　漏電遮断器は、定格感度電流30mA、動作時間が0.1秒以内のものを使用している。
4. 　選択肢（答え）の写真にあるコンセントは、「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
5. 　ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
6. 　3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。

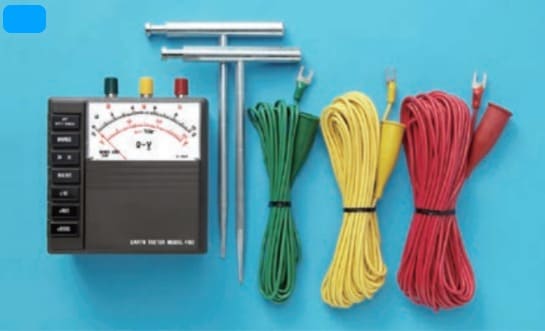

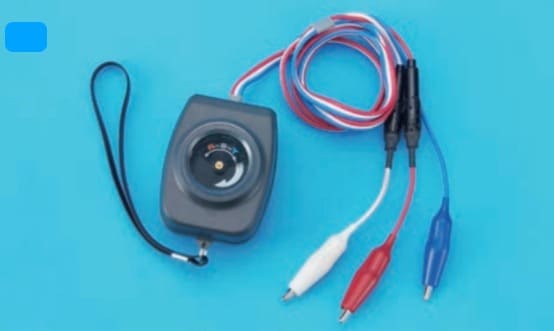

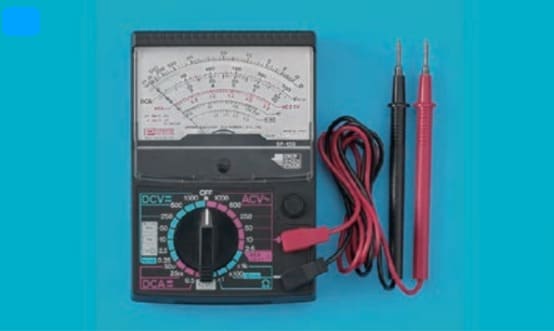

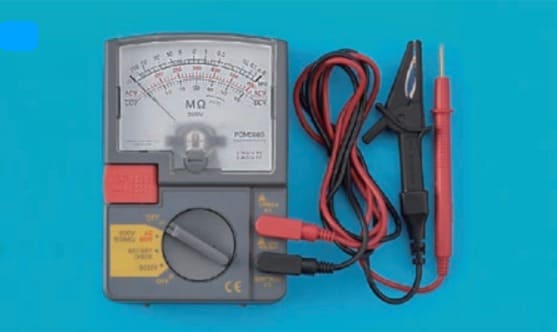

⑪で示す部分の接地抵抗を測定するものは。
