第二種電気工事士の過去問 令和3年度下期 午後 配線図 問43

問題

このページは問題一覧ページです。正解率や解答履歴を残すには、 「新しく条件を設定して出題する」をご利用ください。
[ 設定等 ]
図は、鉄骨軽量コンクリート造一部2階建工場及び倉庫の配線図である。この図に関する次の問いに対して、答えを1つ選びなさい。

【注意】
1.  屋内配線の工事は、特記のある場合を除き電灯回路は600Vビニル絶縁ビニルシースケーブル平形(VVF)、動力回路は600V架橋ポリエチレン絶縁ビニルシースケーブル(CV)を用いたケーブル工事である。
2.  屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3.  漏電遮断器は、定格感度電流30mA、動作時間が0.1秒以内のものを使用している。
4.  選択肢(答え)の写真にあるコンセントは、「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
5.  ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
6.  3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。

⑬で示すVVF用ジョイントボックス内の接続をすべて差込形コネクタとする場合、使用する差込形コネクタの種類と最少個数の組合せで、正しいものは。
ただし、使用する電線はすべてVVF1.6とする。
問題文の画像

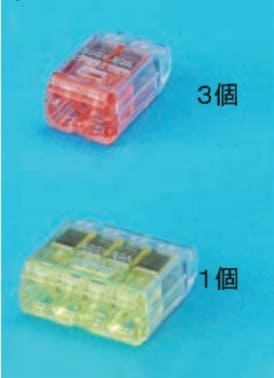

   1 .
回答選択肢の画像

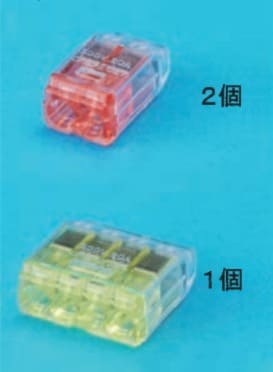

   2 .
回答選択肢の画像

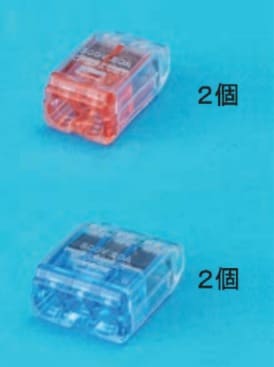

   3 .
回答選択肢の画像

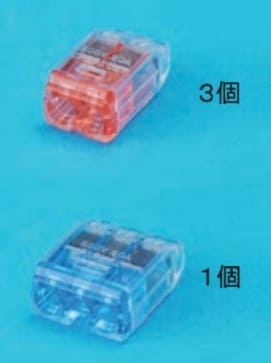

   4 .
回答選択肢の画像
( 第二種 電気工事士試験 令和3年度下期 午後 配線図 問43 )

この過去問の解説 (1件)

評価する
4
評価しない

1:○

2:×

3:×

4:×

この問題は、13のジョイントボックス部分の複線図を描く必要があります。

まず、分電盤からの電源線がイロハのスイッチと繋がる2本の結線が1つできます。

次に、イのスイッチとイの電灯の電源線を繋ぐ2本の結線が1つできます。

同様に、ロのスイッチとロの電灯の電源線を繋ぐ2本の結線が1つできます。

最後に、接地線とイロハの電灯と分電盤への接地線を繋ぐ4本の結線ができます。

以上をまとめると、接続箇所は4本が1つ、2本が3つとなります。

よって、1が正解となります。
