第二種電気工事士の過去問 令和4年度上期 午前 配線図 問42

問題

このページは問題閲覧ページです。正解率や解答履歴を残すには、 「条件を設定して出題する」をご利用ください。
[ 設定等 ]
図は、鉄骨軽量コンクリート造一部2階建工場及び倉庫の配線図である。問いに対して、答えを1つ選びなさい。
【注意1】屋内配線の工事は、特記のある場合を除き電灯回路は600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
【注意2】屋内配線等の電線の本数、電線の太さ及び1階工場内の照明等の回路、その他、問いに直接関係のない部分等は省略又は簡略化してある。
【注意3】漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
【注意4】選択肢(答え)の写真にあるコンセント及び点滅器は、「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
【注意5】ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
【注意6】3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。

⑫で示すボックス内の接続をすべて差込形コネクタとする場合、使用する差込形コネクタの種類と最少個数の組合せで、正しいものは。ただし、使用する電線はすべてVVF1.6とする。
問題文の画像

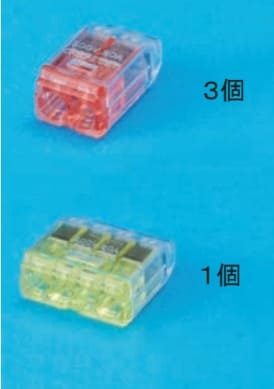

   1 .
回答選択肢の画像

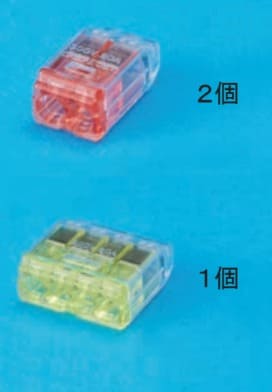

   2 .
回答選択肢の画像

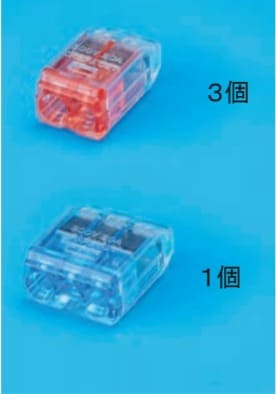

   3 .
回答選択肢の画像

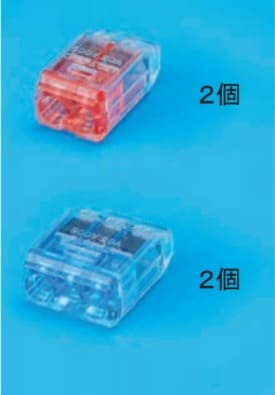

   4 .
回答選択肢の画像
( 第二種 電気工事士試験 令和4年度上期 午前 配線図 問42 )
このページは問題閲覧ページの為、解答履歴が残りません。
解答履歴を残すには、
条件を設定して出題する」をご利用ください。

この過去問の解説 (3件)

17

答えは4になります。

本来は複線図を描いたほうが良いと思いますが、順番に見ていきましょう。

⑫は十字路になっているので上下左右で見ていきます。

上:スイッチ線イ、スイッチ線ロ、スイッチにつなげる黒線、照明ハにつなぐ白線

右:スイッチ線ロ、照明ロにつなぐ白線

左:スイッチ線イ、照明イにつなぐ白線

下:電源からくる白線と黒線

黒線を全部つなぎます。これは2本あることがわかります。

白線を全部つなぎます。これは4本あることがわかります。

スイッチ線イをつなぎます。これは2本あることがわかります。

スイッチ線ロをつなぎます。これは2本あることがわかります。

ということは2本差込型コネクタが3つと4本差込型コネクタが1つ必要ということがわかります。

どうしても複線図が書けない場合、上記のように白線・黒線・スイッチ線と分けて考えてください。そして白線は多く存在して数の多い差込型コネクタを使います。3なのか4なのかを確認しましょう。

スイッチ線は2本差込型にだいたいなります。

あとは黒線は場合によって変わりますので電源(これは1つ)とスイッチに向かう線(同じパネルにあるスイッチには1本だけ送る)、コンセントやスイッチのついていない負荷などの数を数えましょう。

付箋メモを残すことが出来ます。
6

正解は4です。

①L(黒)-スイッチ【イ】:2本

②スイッチ【イ】-蛍光灯【イ】:2本

③スイッチ【ロ】-蛍光灯【ロ】:2本

④N(白)-蛍光灯【イ】-蛍光灯【ロ】-蛍光灯【ハ】:4本

よって、2本用差込型コネクタが3個、4本用差込型コネクタが1個必要となります。

1

答えは(4)「2本差込形コネクタ3個、4本差込形コネクタ1個」です。

複線図に従って、分電盤、ランプ(イ)、ランプ(ロ)、点滅器・スイッチに渡る線を4本差込形コネクタ1個、その他6本をそれぞれ2本ずつ2本差込形コネクタ3個を使用いたします。
