第二種電気工事士の過去問 令和4年度上期 午前 配線図 問41

問題

このページは問題一覧ページです。正解率や解答履歴を残すには、 「新しく条件を設定して出題する」をご利用ください。
[ 設定等 ]
図は、鉄骨軽量コンクリート造一部2階建工場及び倉庫の配線図である。問いに対して、答えを1つ選びなさい。
【注意1】屋内配線の工事は、特記のある場合を除き電灯回路は600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
【注意2】屋内配線等の電線の本数、電線の太さ及び1階工場内の照明等の回路、その他、問いに直接関係のない部分等は省略又は簡略化してある。
【注意3】漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
【注意4】選択肢(答え)の写真にあるコンセント及び点滅器は、「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
【注意5】ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
【注意6】3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。

⑪で示すボックス内の接続をすべて圧着接続とする場合、使用するリングスリーブの種類と最少個数の組合せで、正しいものは。
問題文の画像
   1 .

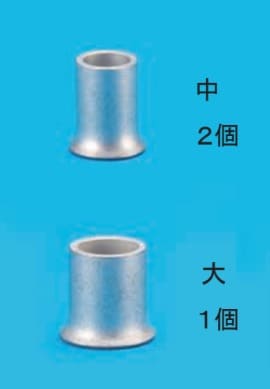

回答選択肢の画像
   2 .

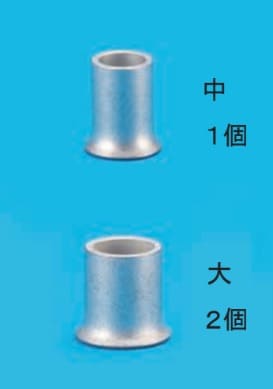

回答選択肢の画像
   3 .

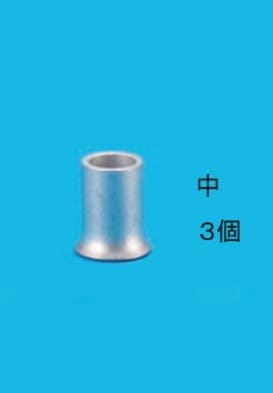

回答選択肢の画像
   4 .
回答選択肢の画像
( 第二種 電気工事士試験 令和4年度上期 午前 配線図 問41 )

この過去問の解説 (3件)

評価する
0
評価しない

正解は 4.大3個 です。

⑪で示すボックス内には、CVケーブル5.5mm23心が3本(合計9本)集まっており、黒・白・赤のそれぞれの線をつなぎます。

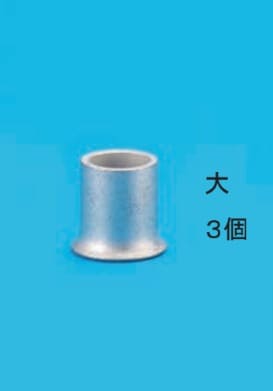

上記のことから、スリーブが3個必要となり、5.5mm2 3本を圧着する場合は大スリーブを用いますので、正解は 4.大3個 となります。

評価後のアイコン
付箋メモを残すことが出来ます。
評価する
0
評価しない

正解は4です。

⑪の部分は5.5mm2が合計9本あります。

3本の線の赤と黒と白をそれぞれ繋げます。(赤赤赤、黒黒黒、白白白)

ということはスリーブが3つ必要で1つあたり5.5×3で14以上になるので全部スリーブ大になります。

評価後のアイコン
評価する
0
評価しない

答えは(4)「大3個」です。

リングスリーブは〜中まで使用できるのが

・1.6mm5〜6本

・2.0mm3〜4本

・2.0mm1本と1.6mm3〜5本

・2.0mm2本と1.6mm1〜3本

となります。

上記以上の本数や断面積の場合には大スリーブを使用します。

評価後のアイコン
