第二種電気工事士の過去問 令和4年度上期 午前 配線図 問45

問題

このページは問題一覧ページです。正解率や解答履歴を残すには、 「新しく条件を設定して出題する」をご利用ください。
[ 設定等 ]
図は、鉄骨軽量コンクリート造一部2階建工場及び倉庫の配線図である。問いに対して、答えを1つ選びなさい。
【注意1】屋内配線の工事は、特記のある場合を除き電灯回路は600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
【注意2】屋内配線等の電線の本数、電線の太さ及び1階工場内の照明等の回路、その他、問いに直接関係のない部分等は省略又は簡略化してある。
【注意3】漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
【注意4】選択肢(答え)の写真にあるコンセント及び点滅器は、「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
【注意5】ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
【注意6】3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。

⑮で示すボックス内の接続をリングスリーブで圧着接続した場合のリングスリーブの種類、個数及び圧着接続後の刻印との組合せで、正しいものは。
ただし、使用する電線はすべてIV1.6とする。また、写真に示すリングスリーブ中央の○、小、中は刻印を表す。
問題文の画像

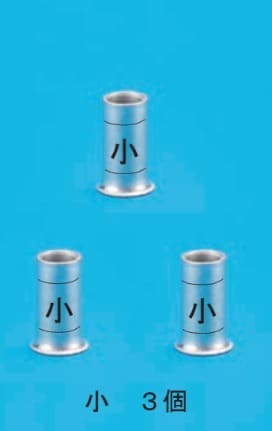

   1 .
回答選択肢の画像

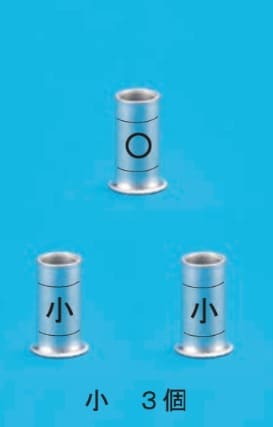

   2 .
回答選択肢の画像

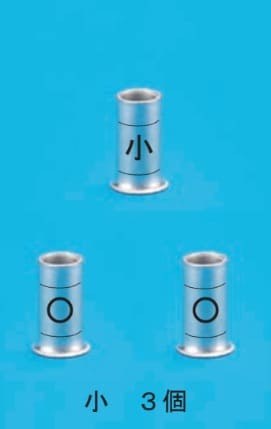

   3 .
回答選択肢の画像

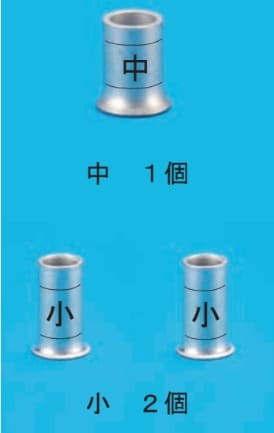

   4 .
回答選択肢の画像
( 第二種 電気工事士試験 令和4年度上期 午前 配線図 問45 )

この過去問の解説 (2件)

評価する
0
評価しない

正解は3です。

黒線(電源線)と白線(接地線)とスイッチ線の3つで考えましょう。

左:黒線と白線が外から入ってきます。

上:照明のスイッチ線(ニ)を出して白線が返ってきます。

右:コンセントとスイッチのために黒線を出して、スイッチ線(ニ)を返します。

スイッチとコンセントのために別々に黒線を出す必要はありません。1つでOKです。

となると、白線は3本、黒線は2本、スイッチ線は2本になりますので、それぞれ小、〇、〇となります。

評価後のアイコン
付箋メモを残すことが出来ます。
評価する
0
評価しない

答えは(3)「リングスリーブ小3個(刻印小1個、○2個)」です。

1.6x3本ですので小1個、1.6x2本が2個ですので○2個となります。

評価後のアイコン
