第二種電気工事士の過去問 令和4年度上期 午前 配線図 問44

問題

このページは問題一覧ページです。正解率や解答履歴を残すには、 「新しく条件を設定して出題する」をご利用ください。
[ 設定等 ]
図は、鉄骨軽量コンクリート造一部2階建工場及び倉庫の配線図である。問いに対して、答えを1つ選びなさい。
【注意1】屋内配線の工事は、特記のある場合を除き電灯回路は600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
【注意2】屋内配線等の電線の本数、電線の太さ及び1階工場内の照明等の回路、その他、問いに直接関係のない部分等は省略又は簡略化してある。
【注意3】漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
【注意4】選択肢(答え)の写真にあるコンセント及び点滅器は、「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
【注意5】ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
【注意6】3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。

⑭で示す部分の配線工事に必要なケーブルは。ただし、心線数は最少とする。
問題文の画像
   1 .
回答選択肢の画像
   2 .
回答選択肢の画像
   3 .
回答選択肢の画像

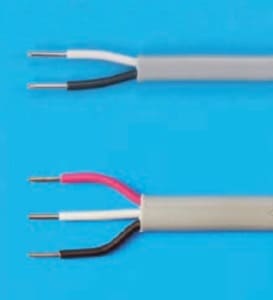

   4 .
回答選択肢の画像
( 第二種 電気工事士試験 令和4年度上期 午前 配線図 問44 )

この過去問の解説 (2件)

評価する
0
評価しない

答えは2です。

三路スイッチとその先の照明に使う電線は何本?という問題です。

三路スイッチは電線を2本使います。この線で先の照明に電源を送ります。

照明からは接地線が一本かえってきます。

したがって合計3本の線が必要になる、という問題です。

①⑫⑭が絡んでいる問題が複数あるので、この部分に関しては複線図を書いたほうがいいかもしれません。

評価後のアイコン
付箋メモを残すことが出来ます。
評価する
0
評価しない

答えは(2)です。

点滅器・スイッチと白熱灯を繋ぐ箇所で使用するケーブルはVVFケーブル(3心)1本です。
