問題
第二種 電気工事士試験 令和4年度上期 午前 配線図 問46 (訂正依頼・報告はこちら)
図は、鉄骨軽量コンクリート造一部2階建工場及び倉庫の配線図である。問いに対して、答えを1つ選びなさい。
【注意1】屋内配線の工事は、特記のある場合を除き電灯回路は600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
【注意2】屋内配線等の電線の本数、電線の太さ及び1階工場内の照明等の回路、その他、問いに直接関係のない部分等は省略又は簡略化してある。
【注意3】漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
【注意4】選択肢(答え)の写真にあるコンセント及び点滅器は、「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
【注意5】ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
【注意6】3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。

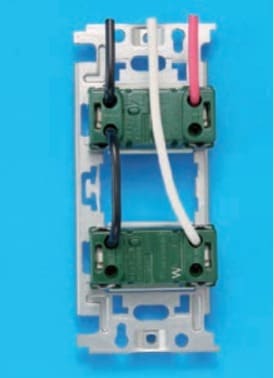

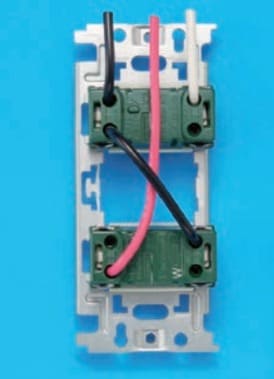

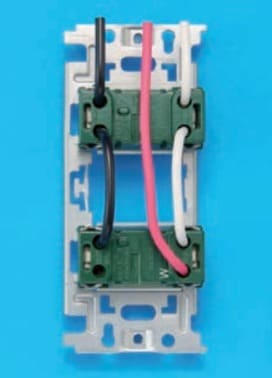

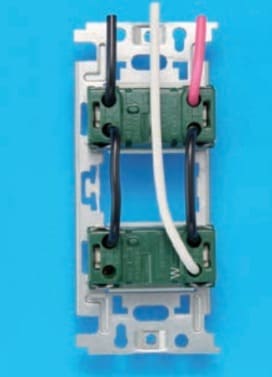

⑯で示す部分の配線を器具の裏面から見たものである。正しいものは。
ただし、電線の色別は、白色は電源からの接地側電線、黒色は電源からの非接地側電線、赤色は負荷に結線する電線とする。
【注意1】屋内配線の工事は、特記のある場合を除き電灯回路は600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
【注意2】屋内配線等の電線の本数、電線の太さ及び1階工場内の照明等の回路、その他、問いに直接関係のない部分等は省略又は簡略化してある。
【注意3】漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
【注意4】選択肢(答え)の写真にあるコンセント及び点滅器は、「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
【注意5】ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
【注意6】3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。
⑯で示す部分の配線を器具の裏面から見たものである。正しいものは。
ただし、電線の色別は、白色は電源からの接地側電線、黒色は電源からの非接地側電線、赤色は負荷に結線する電線とする。
![問題文の画像](https://s3.ap-northeast-1.amazonaws.com/img.kakomonn.com/images/question/econstruction02/20221/40_50.jpg)
正解!素晴らしいです
残念...
Advertisement
この過去問の解説 (3件)
01
正解は3です。
よほど複雑な(4路スイッチなど)構造でなければ以下のように考えるとよいと思います。
①わたり(上下を結線)は黒線のみ
②コンセントは白線を出す
③スイッチは赤線を出す
この条件を満たしているのは3だけです。
参考になった数19
この解説の修正を提案する
02
正解は 3 です。
①電源L【黒】-スイッチ【二】 (黒)
②スイッチ【二】-コンセント (黒:渡り線)
③スイッチ【二】-蛍光灯【二】 (赤)
④電源N【白】-コンセント (白)
※コンセントの接地側(W)には必ず白線をつなぐこと
よって、正解は 3 となります。
参考になった数6
この解説の修正を提案する
03
答えは(3)です。
スイッチとコンセントの配線は(3)となります。
電圧側のライン(L)の黒線はスイッチとコンセントを渡るように繋ぎ、電源の接地線側のニュートラル(N)は負荷の接地側端子に繋ぐのでそれぞれに繋ぎます。
参考になった数3
この解説の修正を提案する
