正解は 4 になります。
ここで考慮しなければいけないことは
①配線用遮断器（B)に書いてあるアンペア数
②電線の太さ、特に表記が直径ｍｍなのか断面積ｍｍ２なのか。
③定格電流のアンペア数
考慮しなくていいのはコンセント数です。
アンペア数は15,20,30,(40,50)であり、定格電流と配線用遮断器が同じ値であるか、または遮断器のほうが１つ上までならばＯＫです。
また電線の太さは15,20Ａならば1.6mm以上、20,30ならば2.6mm/5.5mm2ならＯＫです。
このルールにのっとっているかを確認していきます。

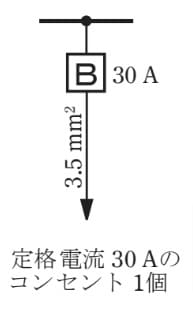

１は遮断器30Ａ、定格電流30ＡはOKですが断面積が3.5mm2なので不適切です。（ちなみに直径が3.5mmなら適切でした）
２は遮断器20Ａ、定格電流が30Ａなので定格電流のほうが大きいため不適切です。

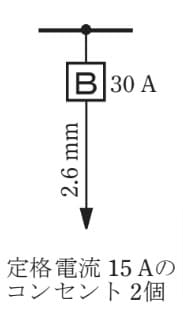

３は遮断器が30Ａ、定格電流が15Ａです。２つ上になってしまっているので不適切です。

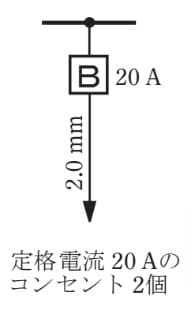

４は遮断器が20Ａ、定格電流が20Ａです。電線の太さも2.0mmなので適切です。
したがって答えは４となります。
頻出問題ですが、解き方としては
①遮断器と定格電流のアンペア数がかけ離れたものはダメ
②定格電流のほうが大きいものはダメ
で2択まで絞れると思いますので、そこから電線の太さを二乗に注意して確認するとよいでしょう。
本問題は、「電技解釈」第149条の149-1表と149-3表を覚えていないと、解答が難しいでしょう。テキストには載っているので、見てください。
簡単に、149-1表と149-3表を紹介します。
――――――――――――――――――――――――――――
漏電遮断器 電線の太さ コンセントの
定格電流 定格電流
――――――――――――――――――――――――――――
15 A以下 1.6 mm以上 15 A 以下
15 A超え20 A以下 1.6mm以上 20 A以下
20 A超え30 A以下 2.6mm以上 20～30 A
(5.5 mm2 以上)
30 A超え40 A以下 8 mm2 以上 30～40 A
40 A超え50 A以下 14 mm2 以上 40～50 A
――――――――――――――――――――――――――――
以上の表から選択肢の漏電遮断器の定格電流対する電線の太さとコンセントの定格電流を見てみましょう。
➀ 30 Aの漏電遮断器の場合……電線の太さ直径2.6 mm 以上(5.5 mm2 以上)で、コンセントは20～30 A です。
② 20 Aの漏電遮断器の場合……電線の太さ直径1.6 mm以上で、コンセントは20 A以下です。
×
誤りです。電線の太さが、5.5 mm2 以上に対し、3.5 mm2 しかありません。
×
誤りです。電線の太さは1.6 mm以上ありますが、コンセントの30 Aは不適切です。
×
誤りです。電線の太さは、2.6 mm以上ですが、コンセントは20 A～30 Aに対し、15 Aは不適切です。
○
正解です。電線の太さは、2.0 mmで1.6 mm以上あり、コンセントは20 A以下です。
本問は表を覚えていなくとも、感覚的に解答できます。
選択肢にある20Aの漏電遮断器に対し、30 Aのコンセント、30Aの漏電遮断器に対し、15 Aのコンセントは、誤りと考えられます。この2件は、除外できます。
30 Aの漏電遮断器に対して、3.5 mm2 の太さは直径２ mm程度の太さの電線なので、不適切と思えます。
残った、20 Aの漏電遮断器に対して、電線の直径2.0 mmとコンセント20 Aは適切と考えられます。
正解は４です。
コンセントの数は無視して計算できます。
１,３. 定格電流３０［A］の遮断器では、２．６［mm］または５．５［mm2］以上の太さの電線、コンセントの定格電流が２０［A］または３０［A］のものを使用しなければなりません。
２,４. 定格電流２０［Ａ］の遮断器では、１．６［mm］または２．０［mm2］以上の太さの電線、コンセントの定格電流が１５［A］または２０［A］のものを使用しなければなりません。
これらの規定に適合するのは、４のみとなります。
