第二種電気工事士の過去問
令和4年度上期 午後
配線図 問49
このページは閲覧用ページです。
履歴を残すには、 「新しく出題する(ここをクリック)」 をご利用ください。
問題
第二種 電気工事士試験 令和4年度上期 午後 配線図 問49 (訂正依頼・報告はこちら)
図は、木造2階建住宅の配線図である。この図に関する問いに対して、答えを1つ選びなさい。
【注意1】屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
【注意2】屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
【注意3】漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
【注意4】分電盤の外箱は合成樹脂製である。
【注意5】選択肢(答え)の写真にあるコンセント及び点滅器は、「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
【注意6】図記号で示す一般用照明にはLED照明器具を使用することとし、選択肢(答え)の写真にある照明器具は、すべてLED照明器具とする。
【注意7】ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
【注意8】3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。
この配線図で、使用されていないスイッチは。ただし、写真下の図は、接点の構成を示す。
【注意1】屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
【注意2】屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
【注意3】漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
【注意4】分電盤の外箱は合成樹脂製である。
【注意5】選択肢(答え)の写真にあるコンセント及び点滅器は、「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
【注意6】図記号で示す一般用照明にはLED照明器具を使用することとし、選択肢(答え)の写真にある照明器具は、すべてLED照明器具とする。
【注意7】ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
【注意8】3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。
この配線図で、使用されていないスイッチは。ただし、写真下の図は、接点の構成を示す。
![問題文の画像](https://s3.ap-northeast-1.amazonaws.com/img.kakomonn.com/images/question/econstruction02/20222/90_100.jpg)
正解!素晴らしいです
残念...
Advertisement
この過去問の解説 (3件)
01
この問題はそれぞれ記号に変換したうえで図面に存在するかを全て確認しましょう。
(一つ確認して油断しないようにしましょう。見逃しているだけの可能性があるため)
1は確認表示灯なので●Lですね。
2は「遅れ機構」とあるので●Dと推測できます。
3は三路スイッチなので●3です。
4はほたるスイッチなので●Hです。
LとHの区別ですが、スイッチがオフの時にランプに電気が流れそうかどうかでぱっと見判断できると思います。
用途を考えれば場所は推測できます。
L…だいたいトイレやお風呂の換気扇に使う
H…だいたい玄関にある
3…だいたい階段の上下にある
今回も上記の位置にありますので、ないのは遅延スイッチなので正解は2です。
「玄関」って書いてあるのがひっかけでした。
参考になった数14
この解説の修正を提案する
02
正解は2です。

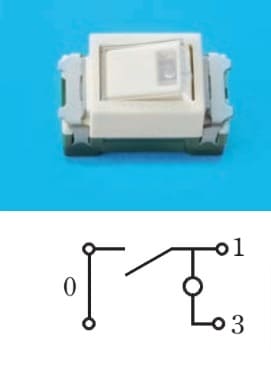

1は埋め込み連用確認表示灯内蔵スイッチで、●Lと表されます。

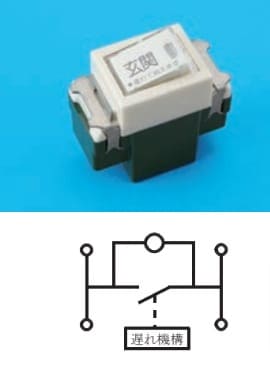

2は埋め込み遅れ消灯スイッチで、遅れ機構なので、●Dと表されます。

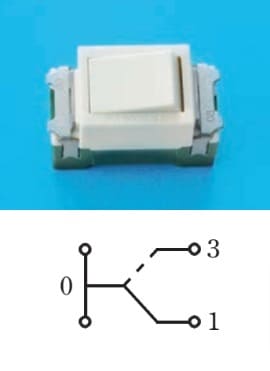

3は埋め込み連用3路スイッチで、●3と表されます。

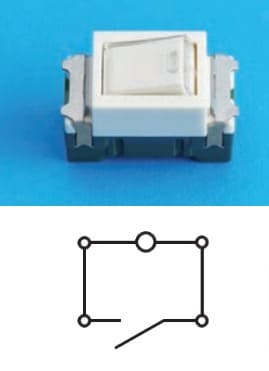

4は埋め込み連用位置表示灯内蔵スイッチで、●H と表されます。
まず、一階から見ていくと、玄関に●H があります。
このスイッチは、開放時に内蔵されているランプが点灯するので、暗くてもオン・オフがしやすくなっています。
次に、玄関横のトイレに●Lがあります。
このスイッチは、短絡時に内蔵されているランプが点灯するので、負荷の動作状態の確認に使われます。
次に、階段付近に●3があります。
このスイッチは、異なる2か所からオン・オフできるスイッチなので、階段にある電球を1階、2階からそれぞれオン・オフすることができます。
よって、●Dはここでは使われていないので、2が正解になります。
参考になった数7
この解説の修正を提案する
03
写真のスイッチは、確認表示灯内蔵スイッチ、遅延スイッチ、3路スイッチ、位置表示灯内蔵スイッチです。
○
確認表示灯内蔵スイッチは、図記号が、 ● の横に L です。
図面では、2階階段の側の換気扇「ニ」のスイッチが該当します。
×
遅延スイッチは、図記号が、 ● の横に D です。
図面では、見当たりません。
○
3路スイッチは、図記号が、 ● の横に 3 です。
図面では、1階と2階に有って、玄関と和室の間の白熱灯「サ」のスイッチが該当します。
○
位置表示灯内蔵スイッチで、図記号が、 ● の横に H です。
図面では、玄関の白熱灯「ク」のスイッチが該当します。
今回の問題は、スイッチの回路を覚えていない(見て理解する)と、答えられない問題です。
ただし、遅延回路は、「遅れ機構」と書いているため、遅延スイッチと想定でき、図記号から図面の中を探せば、無いことが分かります。
また、遅延スイッチ以外は、図面問題では良く出てくるスイッチですので、回路を覚えておかないと、図面問題が解けないため、案外覚えているものです。
参考になった数3
この解説の修正を提案する
