第二種電気工事士過去問
令和7年度上期
問5 (一般問題問5)

問題文

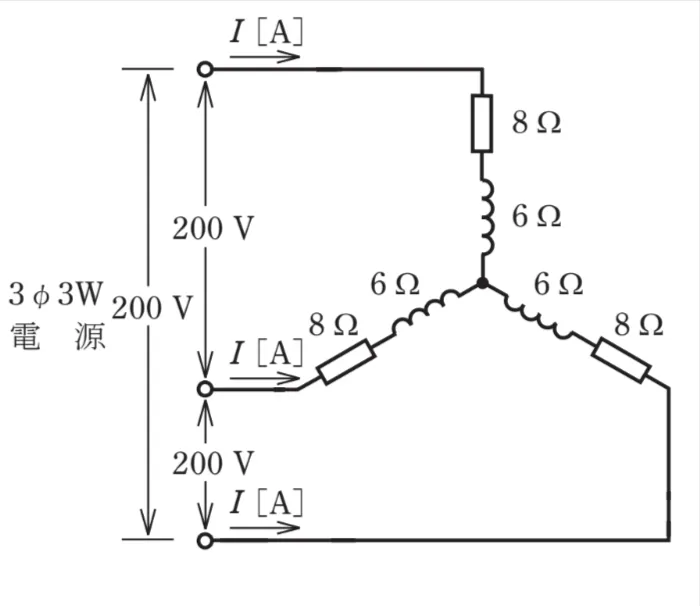

図のような三相3線式回路に流れる電流I［A］は。問題文の画像

付箋

イエロー
グリーン
ブルー
レッド

付箋は自分だけが見れます（非公開です）。

このページは閲覧用ページです。
履歴を残すには、「新しく出題する（ここをクリック）」をご利用ください。

問題

第二種電気工事士試験令和7年度上期問5（一般問題問5）（訂正依頼・報告はこちら）

図のような三相3線式回路に流れる電流I［A］は。

8.3
11.6
14.3
20

次の問題へ

正解！素晴らしいです

残念...

この過去問の解説（2件）

Y結線回路に関する問題です。

Y結線の公式とインピーダンスの公式両方覚えておく必要があります。

選択肢2. 11.6

Y結線の相電圧は線間電圧÷√3で求めます。それぞれ代入すると

200÷√3＝約116Vとなります。

抵抗は図のような回路の場合インピーダンスで求めます。式は√抵抗²+コイル側²となるので

√8²+6²＝10Ωとなります。

電流は電圧÷抵抗なので

116÷10＝11.6Aとなります。

まとめ

Y結線以外にΔ結線も良く出題されるので、共に復習しておきましょう。

参考になった数19

この解説の修正を提案する

次の問題は下へ

この問題はＹ結線(スター結線)の電流の問題です。

①相電圧を求める

線間電圧＝√３×相電圧

　注√３は1.73で計算する

　200=1.73×相電圧

　200/1/73=相電圧

　a.相電圧=115.6069・・・・・・≒116

②相電流を求める

抵抗とコイルのインピーダンは「Ｚ＝√８²+6²」

Z=√６４＋３６

Ｚ＝√100

b.Ｚ＝10

a.とb.をオームの法則に代入

「Ｖ＝ＩＲ」

I=116/10

I=11.6Aとなります。

選択肢1. 8.3

間違いです。

選択肢2. 11.6

解説より11.6Aとなるので正解です。

選択肢3. 14.3

間違いです。

選択肢4. 20

間違いです。

まとめ

公式を覚えておきましょう。

参考になった数2
