第一種電気工事士「平成30年度(2018年)(追加試験分)」の過去問をランダムに出題

問題

図は、高圧受電設備の単線結線図である。次の問いに対して、答えを1つ選びなさい。
〔注〕図において、問いに直接関係のない部分等は、省略又は簡略化してある。

⑩に設置する機器と台数は。
問題文の画像

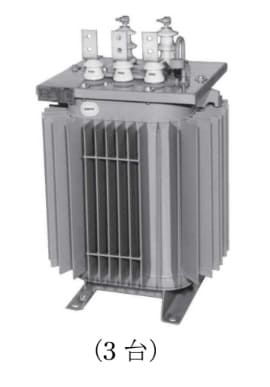

   1 .
回答選択肢の画像

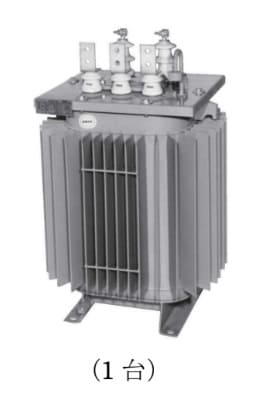

   2 .
回答選択肢の画像

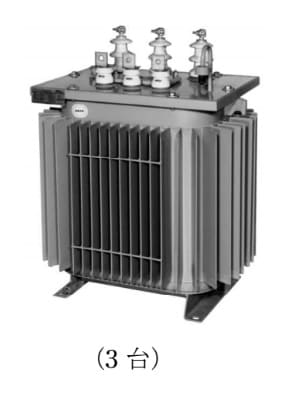

   3 .
回答選択肢の画像

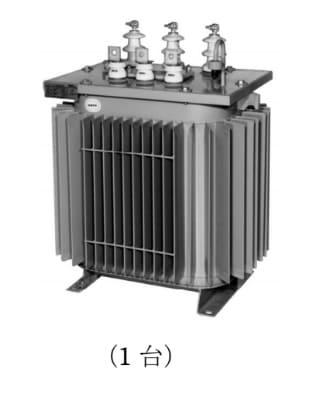

   4 .
回答選択肢の画像
( 第一種 電気工事士試験 平成30年度(2018年)(追加試験分) 配線図問題 問50 )

この過去問の解説 (2件)

学習履歴が保存されていません。
他ページから戻ってきた時に、続きから再開するには、
会員登録(無料)が必要です。
評価する
11
評価しない
この問題は、⑩で使用する機器と台数の組み合わせとして正しいのはどれか訊いています。

⑩の変圧器には、「△3△」と示されています。これは、Δ-Δ結線を単相変圧器3台で行うことを表しています。

また、選択肢1と3番は写真の奥側に存在する1次側端子が二つなので単相変圧器、選択肢2と4番は三つであることから三相変圧器であることがわかります。

以上の条件から、単相変圧器を3台使用する1番が正しい組み合わせだとわかります。

よって正解は、1番になります。
評価後のアイコン
付箋メモを残すことが出来ます。
評価する
6
評価しない
[ 解答 1 ]
[ 解説 ]

⑩に設置する機器は、「単相変圧器」を3台必要とします。(図記号「Δ3Δ」より)つまり単相変圧器3台をΔ-Δ接続して三相電圧を得ています。
→ よって「1」が正解です。

補足)
・「1」、「3」は単相変圧器です。(写真の奥側の端子が二つ)
・「2」、「4」は三相変圧器です。(写真の奥側の端子が三つ)
