第一種電気工事士「令和元年度(2019年)」の過去問をランダムに出題

問題

図は、高圧受電設備の単線結線図である。⑤で示す変圧器の結線図において、B種接地工事を施した図で、正しいものは。

[注] 図において、問いに直接関係のない部分等は、省略又は簡略化してある。
問題文の画像

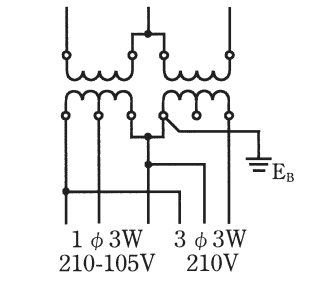

   1 .
回答選択肢の画像

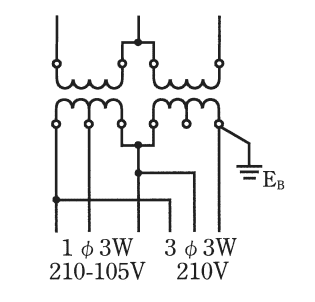

   2 .
回答選択肢の画像

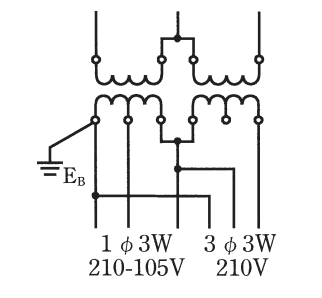

   3 .
回答選択肢の画像
   4 .
回答選択肢の画像
( 第一種 電気工事士試験 令和元年度(2019年) 配線図問題 )

この過去問の解説 (2件)

学習履歴が保存されていません。
他ページから戻ってきた時に、続きから再開するには、
会員登録(無料)が必要です。
評価する
7
評価しない
[ 解答 3 ]
[ 解説 ]

今回は、V-V結線の灯動共用変圧器です。(V-V結線変圧器二次側の結線を電灯回路と動力回路に使用しています。)その場合、原則としてB種接地工事は単層3線式回路の中性点に施さなければなりません。

よって、「3」が正解となります。

評価後のアイコン
付箋メモを残すことが出来ます。
評価する
2
評価しない
中間引き出し単相変圧器2台によるV-V結線であるため、共用変圧器の二次側の中性点をB種接地工事を行ったものが正しい。従って3番目が正しい。
