第二種電気工事士の過去問 令和3年度下期 午前 配線図 問42

問題

このページは問題一覧ページです。正解率や解答履歴を残すには、 「新しく条件を設定して出題する」をご利用ください。
[ 設定等 ]
図は、木造3階建住宅の配線図である。この図に関する次の問いに対して、答えを1つ選びなさい。

【注意】
1. 屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
2. 屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3. 漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
4. 選択肢(答え)の写真にあるコンセント及び点滅器は、「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
5. ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
6. 3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。

⑫で示す点滅器の取付け工事に使用する材料として、適切なものは。
問題文の画像
   1 .
回答選択肢の画像
   2 .
回答選択肢の画像
   3 .
回答選択肢の画像
   4 .
回答選択肢の画像
( 第二種 電気工事士試験 令和3年度下期 午前 配線図 問42 )

この過去問の解説 (3件)

評価する
4
評価しない

正解は、 1 です。

⑫は、3階洋室にある引っかけシーリングライトへの操作スイッチ部

になります。こちらの操作スイッチ部の材料を選ぶ問題です。

洋室であることから、露出配線材料は使用しないと考えられます。

以下選択肢ごとに解説いたします。

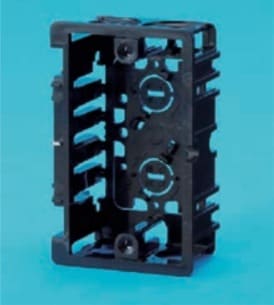

選択肢1

住宅用埋め込み型の樹脂製スイッチボックスです。壁の中の柱などに

固定して使用します。洋室への配線は、壁の中に隠して配線するのが

通常です。よって、使用材料として適していますので正解です。

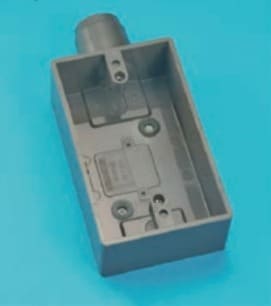

選択肢2

合成樹脂管工事で使用する樹脂製露出型のスイッチボックスになります。

屋外や工場等の露出配線で使用されます。露出配線に使用されるので、

使用材料として適しません。よって、誤りです。

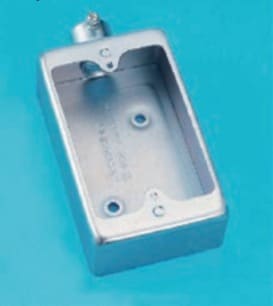

選択肢3

金属管工事で使用する金属製露出型のスイッチボックスになります。

屋外や工場等の露出配線で使用されます。露出配線に使用されるので、

使用材料として適しません。よって、誤りです。

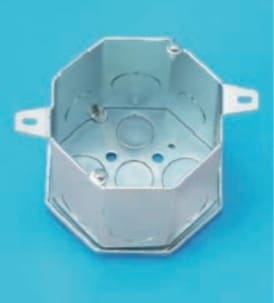

選択肢4

八角型のコンクリートボックスです。コンクリートに埋め込んで、

管の交差接続場所に使用する物です。よって、使用材料として

適しませんので誤りです。

以上により、正解は、 1 です。

評価後のアイコン
付箋メモを残すことが出来ます。
評価する
0
評価しない

正解は1です。

この問題は出題科目「電気機器・配線器具並びに電気工事用の材料及び工具」からの出題です。

この問題では下記の知識を求められています。

<必要知識>

◯隠ぺい配線で使用するスイッチボックスの現物写真を暗記している。

スイッチボックスには露出形と埋込形があります。

露出形は電線管を接続させる出っ張りがスイッチボックスについているのが特徴で、埋込形にはこの出っ張りがありません。

⑫は隠ぺい配線のため、スイッチボックスは埋込形スイッチボックスを使用します。

それでは上記の必要知識を使って問題を解いていきます。

解答1は電線管接続用の出っ張りがない埋込形スイッチボックス(合成樹脂製)のため正解です。

解答2は電線管接続用の出っ張りがある露出形スイッチボックス(合成樹脂製)のため不正解です。

解答3は電線管接続用の出っ張りがある露出形スイッチボックス(金属製)のため不正解です。

解答4はスイッチボックスではなく、八角コンクリートボックスのため不正解です。

コンクリートボックスはコンクリートに埋め込んで電線接続などを行います。

特徴はボックスにコンクリート枠組みに取り付けるための取り付け用の突起があります。

よって正解は1になります。

評価後のアイコン
評価する
0
評価しない

1:○

2:×

3:×

4:×

3階の配線は実線で描かれていることから、隠ぺい配線ということが分かります。そのため、埋込形の材料を選ぶ必要があります。

また、⑫は点滅器(スイッチ)ですので、スイッチボックスである必要があります。

これらのことから、埋込形スイッチボックスである1が正解となります。
