問題
第二種 電気工事士試験 令和3年度下期 午前 配線図 問45 (訂正依頼・報告はこちら)
図は、木造3階建住宅の配線図である。この図に関する次の問いに対して、答えを1つ選びなさい。
【注意】
1. 屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
2. 屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3. 漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
4. 選択肢(答え)の写真にあるコンセント及び点滅器は、「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
5. ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
6. 3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。

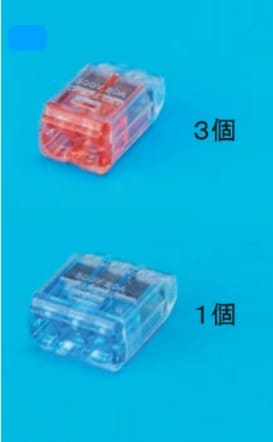

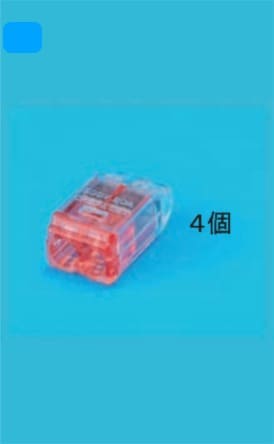

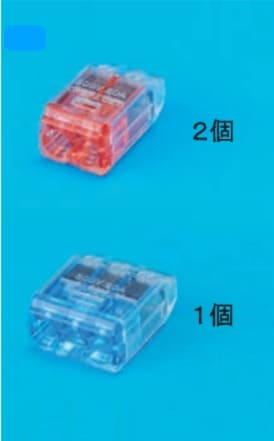

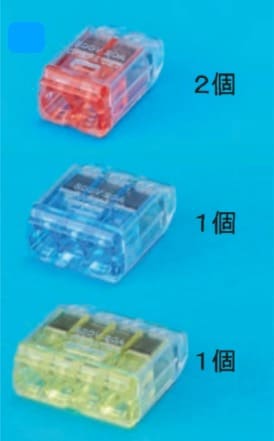

⑮で示すボックス内の接続をすべて差込形コネクタとする場合、使用する差込形コネクタの種類と最少個数の組合せで正しいものは。
ただし、使用する電線はすべてVVF1.6とする。
【注意】
1. 屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
2. 屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3. 漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
4. 選択肢(答え)の写真にあるコンセント及び点滅器は、「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
5. ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
6. 3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。
⑮で示すボックス内の接続をすべて差込形コネクタとする場合、使用する差込形コネクタの種類と最少個数の組合せで正しいものは。
ただし、使用する電線はすべてVVF1.6とする。
![問題文の画像](https://s3.ap-northeast-1.amazonaws.com/img.kakomonn.com/images/question/econstruction02/20213/31_50.jpg)
正解!素晴らしいです
残念...
Advertisement
この過去問の解説 (3件)
01
1:×
2:×
3:○
4:×
この問題は、⑮のジョイントボックス部分の複線図を描く必要があります。
複線図を描くと、まず上のジョイントボックスからの電源線がシとスのスイッチへと接続されます。ここで、電源線とシが接続され、シとスのスイッチの電源線は渡り線で接続されますので、ボックス内は2本の接続が1つになります。
続いて、シのスイッチとシの照明の電源線が接続され、2本の接続が1つできます。
同様に、スのスイッチとスの照明が電源線が接続され、2本の接続が1つできます。
最後に、シとスの照明からの接地線が上のジョイントボックスへと繋がる接地線と接続されるので、3本の接続が1つになります。
以上をまとめると、2本が3つ、3本が1つとなり、3が正解となります。
参考になった数11
この解説の修正を提案する
02
正解は3です。
この問題は出題科目「配線図」からの出題です。
この問題では下記の知識を求められています。
<必要知識>
◯複線図を理解している。
⑮のジョイントボックス内で接続しているのは(ライティングダクト、調光器のシ、ペンダントライト「ス」、スイッチ「ス」)です。
・電源b(ジョイントボックス⑭)からの接地側電線が⑰のジョイントボックス内で(ライティングダクト、ペンダントライト「ス」)に分岐され電線3本の接続点が出来ます。
この接続点ではVVF1.6が3本のため、使用する差込形コネクタは3本用です。
・電源b(ジョイントボックス⑭)からの非接地側電線が⑰のジョイントボックス内で調光器「シ」と接続され、非接地側電線2本の接続点ができます。
この接続点ではVVF1.6が2本のため、使用する差込形コネクタは2本用です。
※調光器「シ」とスイッチ「ス」はわたり配線し、非接地側電線とスイッチ「ス」を接続します。
・調光器「シ」とライティングダクトを接続して電線2本の接続点ができます。
この接続点ではVVF1.6が2本のため、使用する差込形コネクタは2本用です。
・スイッチ「ス」とペンダントライト「ス」を接続して電線2本の接続点ができます。
この接続点ではVVF1.6が2本のため、使用する差込形コネクタは2本用です。
よって使用する差込形コネクタは3本用が1個、2本用が3個になり、正解は3になります。
参考になった数2
この解説の修正を提案する
03
正解は、 3 です。
⑮で示すVVF用ジョイントボックス内の電線接続に使用する
差込形コネクタの組み合わせを答える問題です。差込口コネクターは、
差込口の数で色分けされています。差込口2個→赤色。差込口3個→青色。
差込口4個→黄色。となります。
回答手順を示します。
①配線図から複線図を書きます。
②接続部の電線数を確認します。
③使用する差込形コネクタを選択します。
以上から解説いたします。
①配線図から複線図を書きます。
上部ジョイントボックスから電源が来ます。使用機器は、
ライティングダクト、照明器具(ス)、ライテイングダクト照明器具用調光器、
照明器具(ス)用単極スイッチです。
複線化手順は、
1.使用機器を書く。
2.非接地線を負荷機器につなぐ。
3.電源線をスイッチにつなぐ。
4.スイッチと負荷機器をつなぐ。です。
②接続部の電線数を確認します。
ジョイントボックス内接続部は、4か所になります。
いずれも、VVFケーブル1.6㎜線になります。
A.電源線:2本。
B.接地線:3本。
C.単極スイッチ→照明器具(ス):2本。
D.調光器→ライティングダクト:2本。
③使用する差込形コネクタを選択します。
上記A~Dより、差込口2個→3個。差込口3個→1個になりますので、
正解は、 3 になります。
参考になった数2
この解説の修正を提案する
