第二種電気工事士の過去問 令和3年度下期 午後 配線図 問46

問題

このページは問題閲覧ページです。正解率や解答履歴を残すには、 「条件を設定して出題する」をご利用ください。
[ 設定等 ]
図は、鉄骨軽量コンクリート造一部2階建工場及び倉庫の配線図である。この図に関する次の問いに対して、答えを1つ選びなさい。

【注意】
1.  屋内配線の工事は、特記のある場合を除き電灯回路は600Vビニル絶縁ビニルシースケーブル平形(VVF)、動力回路は600V架橋ポリエチレン絶縁ビニルシースケーブル(CV)を用いたケーブル工事である。
2.  屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3.  漏電遮断器は、定格感度電流30mA、動作時間が0.1秒以内のものを使用している。
4.  選択肢(答え)の写真にあるコンセントは、「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
5.  ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
6.  3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。

⑯で示す部分の配線工事に必要なケーブルは。
ただし、心線数は最少とする。
問題文の画像
   1 .
回答選択肢の画像
   2 .
回答選択肢の画像
   3 .
回答選択肢の画像
   4 .
回答選択肢の画像
( 第二種 電気工事士試験 令和3年度下期 午後 配線図 問46 )
このページは問題閲覧ページの為、解答履歴が残りません。
解答履歴を残すには、
条件を設定して出題する」をご利用ください。

この過去問の解説 (2件)

18

1:×

2:×

3:○

4:×

この問題は、ハのスイッチと電灯を繋ぐの複線図を描く必要があります。

まず、階段上下の2つの3路スイッチの両方を繋ぐ複線図を描きます。

問題文に「3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。」とありますので、階段下のスイッチの記号「0」は電源線から繋がり、階段上のスイッチの記号「0」はハの電灯への結線となります。

次に、3路スイッチの記号「1」と「3」を繋ぐ、2本の線があることが分かります。

最後に、ハの電灯からの接地線が1本必要になります。

これらのことから、3芯の線を用いることが分かります。

また、問題文に「600Vビニル絶縁シースケーブル平型(VVF)を用いる」とあります。

よって、平型で3芯のケーブルである3が正解となります。

付箋メモを残すことが出来ます。
2

のケーブルの芯数の数は、⑬ のコネクタの数の問題の続きです。⑬ で描いた複線図の、蛍光灯「ハ」とスイッチ「ハ」の部分の継続です。

ジョイントボックス⑬ とスイッチパネル⑭ からの配線は、蛍光灯「ハ」への電源の接地側配線の接続と、⑭ のスイッチパネルの 3路スイッチ「ハ」と階段上にある3路スイッチ「ハ」の間の配線です。3路スイッチ間の配線は、3路スイッチの端子 1 と端子 3 を接続する配線です。

したがって、 の配線は3芯ケーブルです。

問題には、「屋内配線の工事は、特記のある場合を除き電灯回路は600Vビニル絶縁ビニルシースケーブル平形(VVF)」

とありますので、 の配線はVVF 3芯ケーブルです。

選択肢1.

×

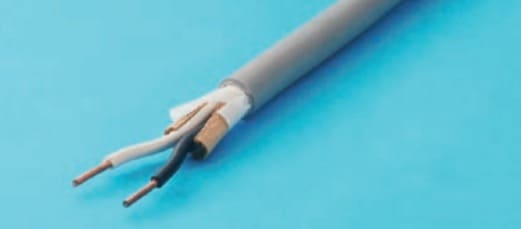

誤りです。VVR 2芯ケーブルは不適です。

選択肢2.

×

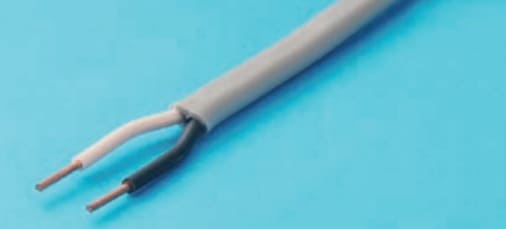

誤りです。VVF 2芯ケーブルは不適です。

選択肢3.

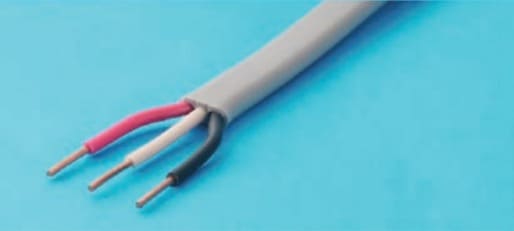

正解です。VVF 3芯ケーブルが必要なケーブルです。

選択肢4.

×

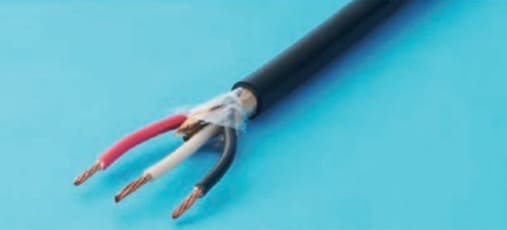

誤りです。3芯は必要ですが、VVRケーブルは不適です。

まとめ

3芯のうち2芯はスイッチへ、1芯は蛍光灯接続となりますが、スイッチへのケーブル接続がどこで接続するかは、検討必要です。
