第二種電気工事士 過去問
令和4年度上期 午後
問26 (一般問題 問26)
問題文
直読式接地抵抗計（アーステスタ）を使用して直読で、接地抵抗を測定する場合、被測定接地極Eに対する、2つの補助接地極P（電圧用）及びC（電流用）の配置として、最も適切なものは。
このページは閲覧用ページです。
履歴を残すには、 「新しく出題する（ここをクリック）」 をご利用ください。
問題
第二種電気工事士試験 令和4年度上期 午後 問26（一般問題 問26） （訂正依頼・報告はこちら）
直読式接地抵抗計（アーステスタ）を使用して直読で、接地抵抗を測定する場合、被測定接地極Eに対する、2つの補助接地極P（電圧用）及びC（電流用）の配置として、最も適切なものは。
正解！素晴らしいです
残念...
この過去問の解説 （3件）
01
一直線に「Ｅ－Ｐ－Ｃ」の順番で１０ｍ間隔で並べるのが正しいので、正解は３です。
これはそのまま覚えてしまったほうが良いと思います。
電圧降下法という原理を用いており、回路内にインバータやトランジスタ、アンプやフィルタなどが入っており、電位差を求めて測定しているのですが、その原理を詳しく問われることはないと思います。
参考になった数29
この解説の修正を提案する
02
正解は３です。
接地抵抗計の接地極は、E - P - C の順番で、かつ１０［m］間隔で地面に埋め込んで接地抵抗を測定します。
第二種電気工事士でよく問われる D種設置工事は、接地抵抗が１００［Ω］以下という規定があります。
参考になった数8
この解説の修正を提案する
03
接地抵抗計で接地極の接地抵抗を測定する準備として、補助接地棒を埋め込みます。
設置する順番は、接地極E－補助接地極P－補助接地極C、の順にE-P間、P-C間の距離をそれぞれ約 10 m とします。
測定の方法は、E－C間に交流を流してその電流 I [A]を測り、E－P間の電圧 V [V]を測ることで、V÷I ＝ RE によって、接地極の抵抗 RE [Ω]が測定できます。
C極にも接地抵抗 RC ができますが、P－C間の抵抗となり、A－P間の抵抗 RE とは合成されません。
×

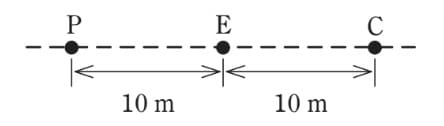

誤りです。
接地極は左端です。
×

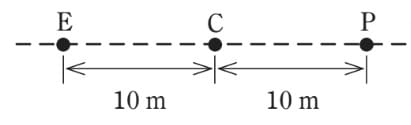

誤りです。
補助棒の設置位置の順序は、E－P－C です。E－C－P は誤りです。E－C－Pでは、接地極抵抗REと電流極抵抗RC の合成抵抗になります。
○

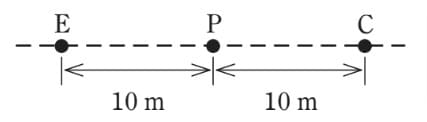

正解です。

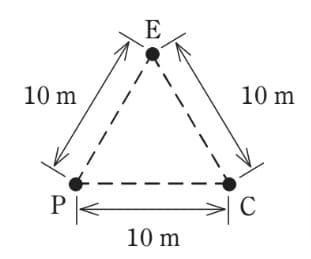

誤りです。
接地極と補助極P，C は、一直線に並べないと接地抵抗が測定できません。接地極Eの接地抵抗 RE と、補助極Cの接地抵抗 RC の合成抵抗になってしまいます。
接地抵抗計には、接地極と補助極を正しく接続するため、E,Ｐ,Cの接続表示がされているため、接続表示と接続極を正しく接続する必要があります。接続を誤ると、補助極を誤って設置したことと同じになってしまいます。
参考になった数6
この解説の修正を提案する
