2級管工事施工管理技士 過去問
平成29年度（2017年）
問7 (ユニットB 問7)

暖房時の湿り空気線図に該当しないものを選択する問題です。

各番号の状態はそれぞれ、

①=室内からの還気

②=室外からの外気

③=還気+外気

④=③を暖房した空気

⑤=水加湿方式にて加湿した空気(室内への給気)

となります。

よって、

1.コイル入口空気の状態点・・・・・・③

2.空気調和機の出口空気の状態点・・・⑤

3.室内空気の状態点・・・・・・・・・①

4.加湿による状態変化・・・・・・・・④⇒⑤

となります。

１　誤り

②は外気になります

２　正しい

設問の通り、空気調和機の出口の空気の状態点になります。

３　正しい

設問の通り、室内空気の状態点になります。

４　正しい

④から⑤まで、絶対湿度が上昇している為、加湿による状態変化しているといえます。

暖房時の湿り空気線図に関する問題です。

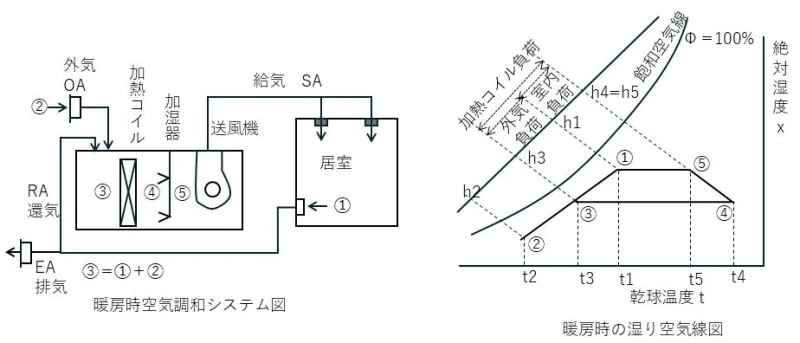

定風量単一ダクト方式の暖房時空気調和システム図と、湿り空気線図を下記に示します。

空気の流れは次のようになります。

1)　室内空気➀は、排気と還気に分かれ、換気は外気②と合流して、空調機に導入されます。

2)　空調機に導入された空気③は、加熱コイルによって温度が上げられます。

3)　温度の上がった空気④は、さらに加湿器で加湿されます。

4)　加熱・加湿された空気⑤は、温・湿度調整され、送風機によって、居室に供給されます。➀

暖房時空気線図は図のようになります。

1)　➀～⑤までの状態があります。

最も低い温度で、絶対湿度も低い空気状態は、外気です。(②)

2)　空調機に外気と室内換気が混合して導入される状態は、③です。

3)　③が外気と室内換気の今後から、空気の室内状態は、➀になります。

4)　③の空気を加熱し、加湿したことから空気状態は、それぞれ④、⑤と分かります。

5)　送風機で送る空気状態は⑤で、温室調整されて、室内空気状態➀となります。
