2級管工事施工管理技士 過去問
平成29年度（2017年）
問8 (ユニットB 問8)

変風量単一ダクト方式に関して該当しないものを選択する問題です。

変風量単一ダクト方式とは、

各部屋・エリア毎に可変風量制御装置(VAV)を設け、

別々に送風量を調整する方式のことをいいます。

1.各部屋・エリア毎にVAVを設けますので、

　部屋毎に個別制御を行うことが可能です。　

2.変風量単一ダクト方式は、

　送風量が減少した際も必要外気量を確保しなければなりません。　

3.定風量単一ダクト方式とは、

　中央機械室に設置する空調機から

　ダクトを単独で各部屋・エリア毎に一定の風量を送る方式のことです。

　定風量単一ダクト方式に比べ、

　変風量単一ダクト方式はダクトの口径・ファンサイズが小さく済むため、

　搬送エネルギーは小さくなります。

4.変風量単一ダクト方式は、

　風量を変更できることがメリットです。

　しかし、

　それにより風量が少なくなり室内の空気が滞留し、

　換気がうまくなされない可能性があるため、

　最小風量設定を設ける必要があります。

１正しい

変風量ユニットを部屋ごと、あるいはゾーンごとに配置することにより、個別制御・ゾーン制御の対応が可能になっています。

２　正しい

設問のとおり、低負荷（低風量送風時）の必要外気量の確保や気流分布の悪化に対する配慮が必要です。

３　誤り

解説１の説明のように個別制御の対応が可能になりますので、各部屋ごとに吹き出す風量が一定の定風量単一ダクト方式に比べると、搬送エネルギーは小さくなります。

４　正しい

解説２の説明のように気流分布の悪化に対する配慮が必要です。

変風量単一ダクト方式は、大規模の事務所の内周部や、店舗に適しています。

変風量単一ダクト方式に関する問題です。

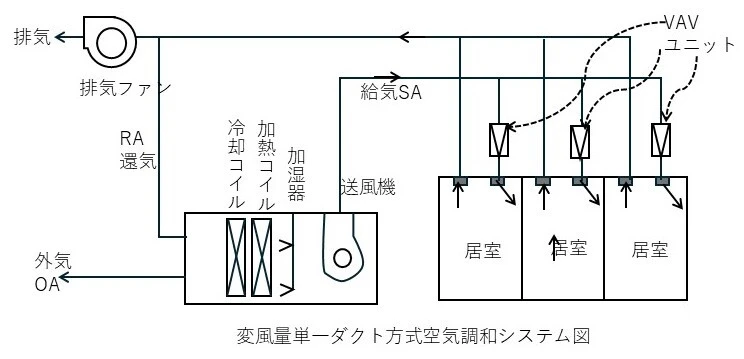

変風量単一ダクト方式のシステム概要図を下図に示します。

各問の解説の参考として下さい。
