2級管工事施工管理技士の過去問 平成29年度（2017年） 2 問15

上水道設備においてのプロセスは、

取水施設（水源から水を取り入れる）

↓

導水施設（取水施設から浄水施設までの水路）

↓

浄水施設（水質基準に適合させるために浄化）

↓

（送水施設（浄水場から配水池へ送る））

↓

配水施設（需要者に配水する）

となっています。

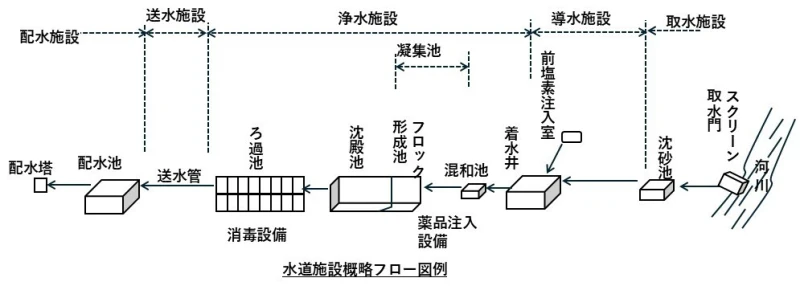

上水道の取水施設から配水施設までのフローは、

取水施設→導水施設→浄水施設→送水施設→配水施設

となります。

・取水施設にて水を回収、

・導水施設にて水を浄水施設へ、

・浄水施設にて水を清浄化し、

　(飲むことが可能な水質レベルにする)

・送水施設にて水を配水施設へ、

・配水施設にて各用途建物へ上水として供給を行います。

上水道設備においてのプロセスは、

取水施設→導水施設→浄水施設→送水施設→配水施設

の流れになります。
