2級管工事施工管理技士 過去問
平成30年度（2018年）前期
問8 (ユニットB 問8)

1 温度、湿度共に最も高いaが①の外気です。
2 aの外気とbの還気が混ざった混合空気②がcです。
3 冷却コイルで温度が冷やされたdが③です。
4 還気④はbです。
外気と還気、それらの混合空気が直線の関係にあることを覚えておきましょう。

正解は4

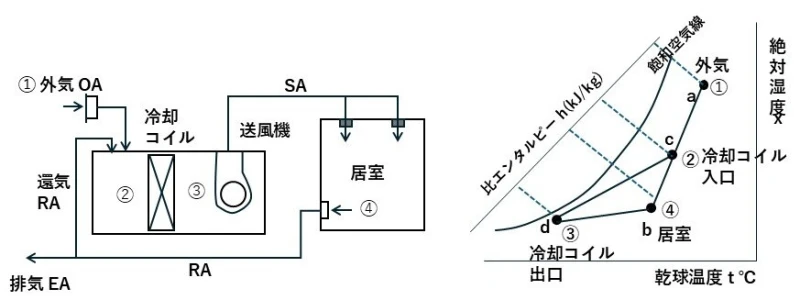

湿り空気線図のb点に対応する空気調和システム図中の位置は④です。

問題.4 　④⇒問題を解く前に、冷房運転である事、空気調和システムズ図から、外気が入り、コイルで混ざり、送風機で冷気を送って、居室に送る事をイメージする事。

空気線図のaは外気だと判断し、ｃとｂに向かうことから、ｃはコイルで空気を混ぜて、送風機で冷やされた空気がｄ、ｂは室内空気の還気だとわかる。
空気調和システム図のOA（外気）RA(還気）SA(給気）を意味します。
よって、ｂが室内空気④だと判断できます。

冷房時の湿り空気線図において

空気調和システム図において該当する位置を選択する問題です。

"冷房時"ということと、

表の"乾球温度・絶対湿度"からそれぞれ当てはめていくと、

・外気[OA]　　　　　 - ①はa

・外気[OA]+還気[RA] - ②はc

・給気[SA]　　　　　 - ③はd

・居室からの還気[RA] - ④はb

と考えられます。

よってb点は④となります。

冷房時の湿り空気線図と、対応する空気調和システム図に関する問題です。



冷房時の空気調和システム図から、空気の流れに順序を下記します。

1)　外気(図で➀)と居室(図で④)からの還気が合流して、空調機の入口、コイルの前、に導入されます。図で②。

2)　混合空気は、冷却コイルで温度と湿度が低下し、コイル出口(送風機入口)に入ります。

図で③

3)　送風機入口の空気(図で③)は、送風機でダクトを通し、居室に送られます。

4)　送風機ダクトから居室の吹出口から、居室に冷房された空気が広がります。

(図で④)

5)　以降は、➀～④の繰り返しです。



空気システムズの位置と、空気線図の状態点を比べます。

1)　外気は温度と湿度が高く、空調機で温度と湿度を下げるため、空気線図から a が外気➀です。

2)　外気と居室空気の還気が合流するため、居室空気④は b です。

3)　外気と居室空気が合流した空気は、②で、空気線図は c です。

4)　コイル前の空気②は、コイルで温室調整され、送風機入口の③で、空気線図では d です。

5)　③の空気は、送風機でダクトを通し、居室に送られる空気④で、空気線図では b です。
