2級管工事施工管理技士 過去問
令和3年度（2021年）前期
問8 (ユニットB 問8)

暖房時の湿り空気線図に該当しないものを選択します。

各番号の状態はそれぞれ、

①=室内からの還気

②=室外からの外気

③=還気+外気

④=③を暖房した空気

⑤=水噴霧にて加湿した空気(室内への給気)

となります。

1.①と⑤は室内の還気・給気ですので、

　吹出し温度差は①と⑤の乾球温度差となります。

2.コイルの加熱範囲は、

　③から④の範囲です。(乾球温度が上がっています。)

　比エンタルピーとは、

　単位質量当たりどれだけのエネルギーを使うかということですので、

　③と④の比エンタルピー差から求めることができます。

3.相対湿度とは、

　ある温度での飽和水蒸気量に対する水蒸気量の割合のことです。

　大気中に存在できる水蒸気量(飽和水蒸気量)は、

　温度によって変化します。

　温度が高ければ飽和水蒸気量も増え、低ければ飽和水蒸気量は減ります。

　絶対湿度とは、

　湿り空気(水蒸気を含む空気) / 乾き空気(湿り空気から水蒸気を除外した空気)

　で表されます。

　乾き空気はどの温度になっても質量は変わりません。　

　よって、加湿量は④と⑤の絶対湿度差により求められます。

4.コイルの加熱範囲は、

　③から④です。(乾球温度が上がっています。)

　よって、コイルの加熱温度差は③と④の乾球温度差となります。

暖房時の湿り空気線図に関する問題です。

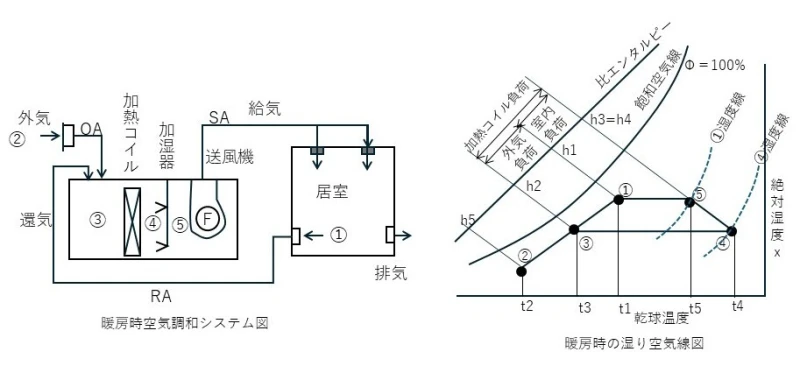

暖房時の湿り空気線図と空気調和システム図は、下図のようになります。

空気調和システム図の➀～⑤は、空気線図と対比しています。

⑤と④状に描かれている線図は、相対湿度線です。
