2級管工事施工管理技士 過去問
令和3年度（2021年）前期
問50 (ユニットF 問50)

正

問題文の内容通りです。

送風機のVベルトの最初の張力の大きさは、Vベルトを指でつまんでひねって90度くらいひねれる程度か、指で押してVベルト厚さ程度たわむくらいにします。

Vベルトの張りが強すぎると、軸受部が熱くなるときがあります。

誤

呼び番号3の天吊りの遠心送風機は、形鋼製の架台上に据え付け、架台は形鋼でかご型に溶接する。

送風機を天井吊りとするときは、本体の質量がスラブからの引抜力として、常に働くことを考慮して固定します。

呼び番号2以上の送風機は、形鋼でかご型に溶接した架台上に据付けます。

呼び番号2未満の場合は、スラブに埋め込まれたアンカーと吊りボルトで吊り下げ、本体の揺れを防ぐために、4方向に吊りボルトとターンバックルによる斜材を入れます。

誤

冷却塔は、補給水口の高さが補給水タンクの低水位から3 m以内となるように据え付ける。

ボールタップによる冷却塔の補給水は、ボールタップを動作させる水頭圧が必要で、補給水タンクによる給水では、冷却塔も同様に屋上に設置されるため、少なくとも補給水タンクの低水位より 3 m以上の水頭差を確保します。

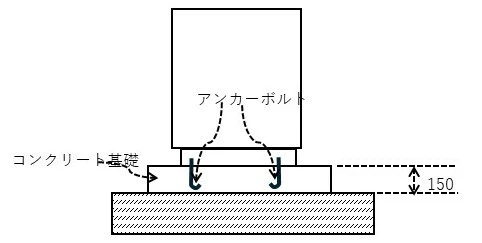

正

問題文の内容通りです。
