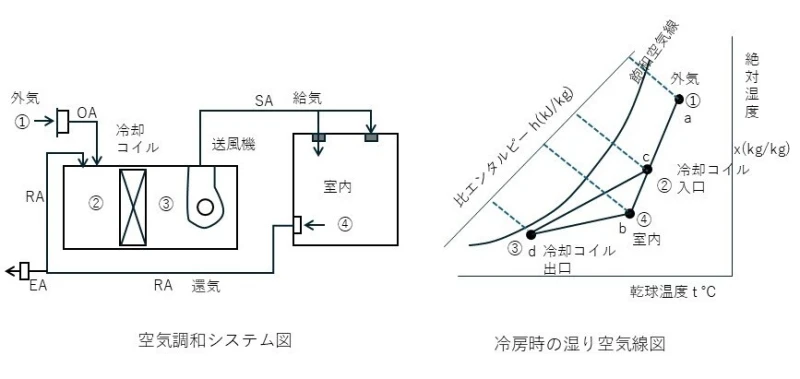

下図に示す冷房時の湿り空気線図のd点に対応する空気調和システム図中の位置として、適当なものはどれか。
1 .
①
2 .
②
3 .
③
4 .
④
( 2級 管工事施工管理技術検定試験 令和3年度(2021年)後期 2 問8 )
湿り空気線図と空調機の位置関係を問う設問です。
この設問は正しい肢を答えますので注意してください。
冷房の場合、湿り空気線図上では、aを起点に三角形bcdへ向かい、そこから三角形bcdを時計回りに循環します。
①(外気)→a
②(熱交換器の前)→b
③(熱交換器の後)→d
④(空調機へ戻る)→c
d点は熱交換器の後(熱を奪われて冷えた状態)なので、③が正しいです。
