2級管工事施工管理技士 過去問
令和7年度（2025年）前期
問15 (ユニットB 問9)

上水道の取水施設から配水施設に至るまでのフローに関する問題です。

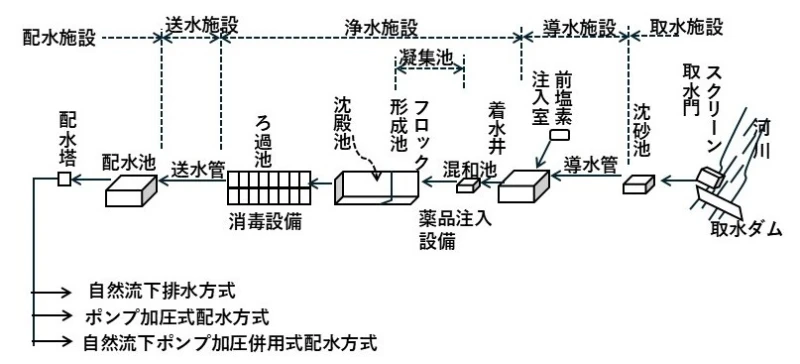

上水道のフローの概略図を下図に示します。

上水道の流れに関する設問です。

正しい肢を選びます。

上水道の流れは以下の通りです。

①取水施設：河川や地下水などをくみ上げる

②導水施設：取水施設から浄水施設へ送る

③浄水施設：取水した水をろ過・消毒する（浄水場）

④送水施設：浄水した水を配水施設へ送る

⑤配水施設：水圧を調整する施設

したがって、「取水施設　→　導水施設　→　浄水施設　→　送水施設　→　配水施設」の肢が正しいです。

特に導水と送水は混同しやすいですが、

「道場」（導水→浄水）で覚えておくと、浄水場の前は導水と思い出しやすいです。

上水道の取水施設から配水施設に至るまでのフローにて適切なものを選ぶ問題です。

適切なものを選ぶ問題は珍しいので、注意してください。

上水道施設のフローは以下になります。

[河川等]→[取水施設]→[導水施設]→[浄水施設]→[送水施設]→[配水施設]→[給水装置]

それぞれの説明は以下です。

取水施設…河川等の水源から水を取り入れ、砂や粗いごみを取り除く施設です。

導水施設…取水施設から浄水施設まで原水を送る（導く）施設です。

浄水施設…送られてきた原水を沈殿、ろ過し、消毒等を行う施設です。

送水施設…浄水場から配水施設まで浄化した水を送る施設です。

配水施設…浄化した水を需要者に供給する（配る）ための施設です。

給水装置…配水管から分岐した給水管と、これに直結している給水栓等の給水器具のことをいいます。

これらを踏まえて問題を見ていきましょう。
